¿Qué tan complicado es el montaje?

Nueve pasos; en los dos primeros se desmontan la parte trasera original indicada en el manual y los carenados laterales traseros. No hace falta perforar, pero tómate tu tiempo y lee el manual antes de empezar. Si no te ves capaz, es un trabajo para el taller.

¿Hay que perforar la moto?

No. Los soportes y la placa se fijan en los puntos previstos de la moto; al finalizar el trabajo, los carenados se vuelven a montar.

¿También hace falta el soporte para las maletas laterales?

No, es independiente. Esta parrilla solo sostiene el baúl; para las maletas laterales se necesitan los soportes JP421B, que se venden por separado. Puedes montar uno, el otro o ambos.

¿Cuánto peso soporta?

LOBOO no declara una carga máxima para la parrilla. Para el baúl CONQUEROR, el manual de uso recomienda no superar los 5 kg debido a las vibraciones. En cualquier caso, se aplica la carga máxima de la moto indicada por Suzuki.

¿Cuánto pesa y qué dimensiones tiene el baúl CONQUEROR C40T?

LOBOO declara 416 × 379 × 363 mm y 5,59 kg, para 40 litros.

¿Cuánto ocupan los baúles PIKE TRACKER?

El P36T mide 423 × 364 × 343 mm en total y pesa 5,65 kg. Para el P45T, los documentos de LOBOO indican valores diferentes entre sí: los encontrarás en la página del baúl PIKE TRACKER.

¿Para qué sirven los separadores?

Elevan la placa sobre la parte original del colín que se vuelve a montar: dos de 15 mm y dos de 35 mm, cada uno con su posición en el esquema del manual.

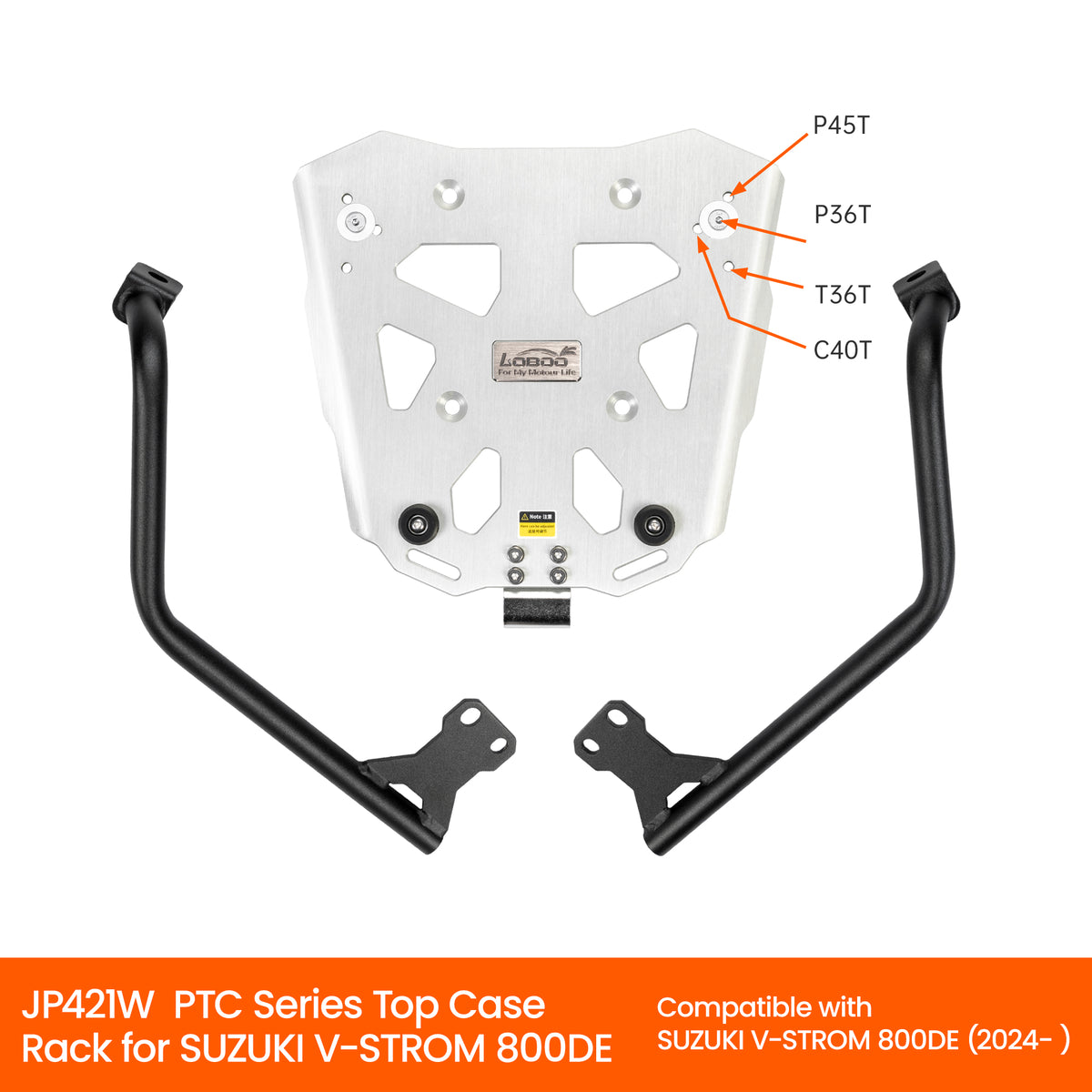

Piastra top case LOBOO JP421W con staffe per Suzuki V-Strom 800DE e attacchi P45T, P36T, T36T e C40T

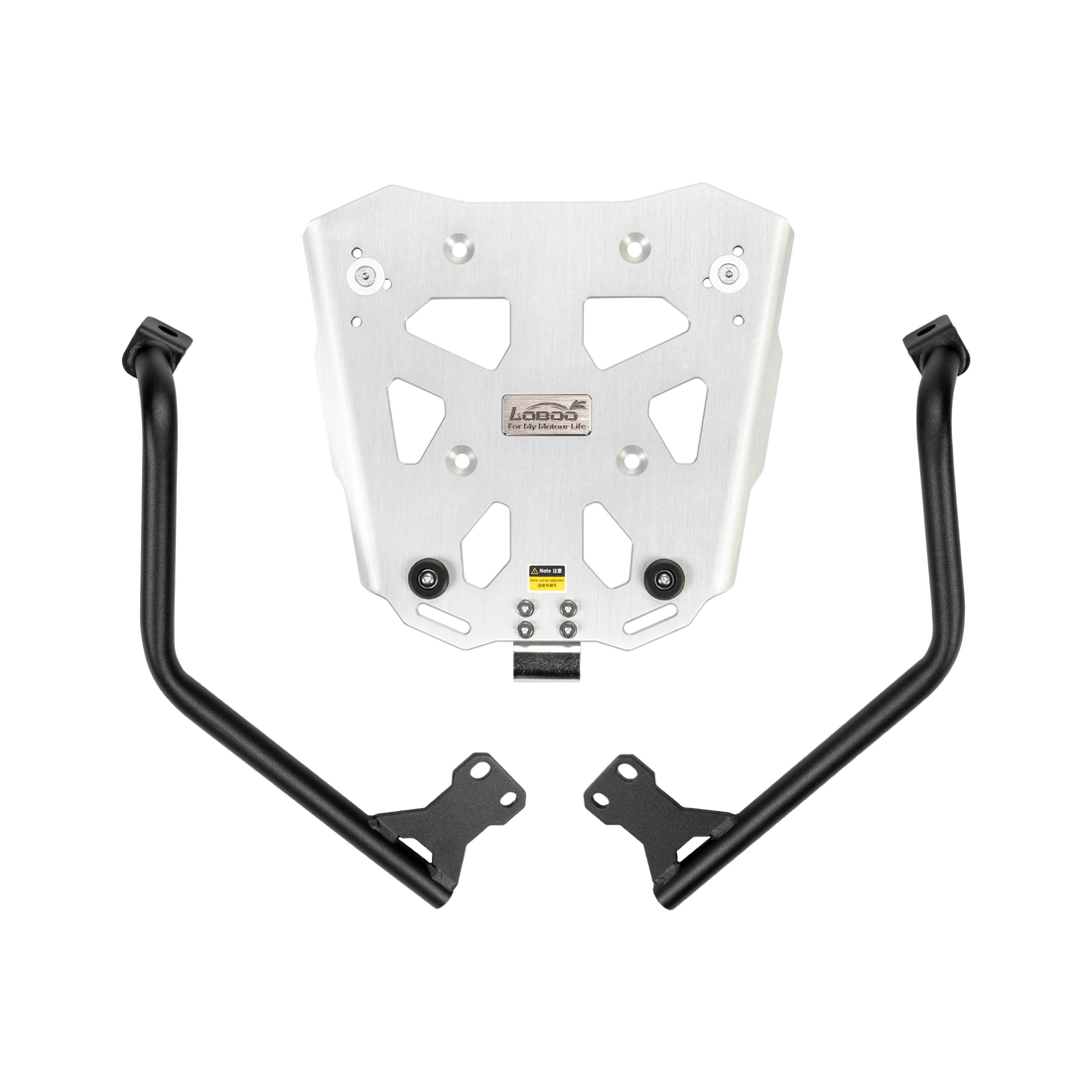

Piastra top case LOBOO JP421W con le due staffe su sfondo nero

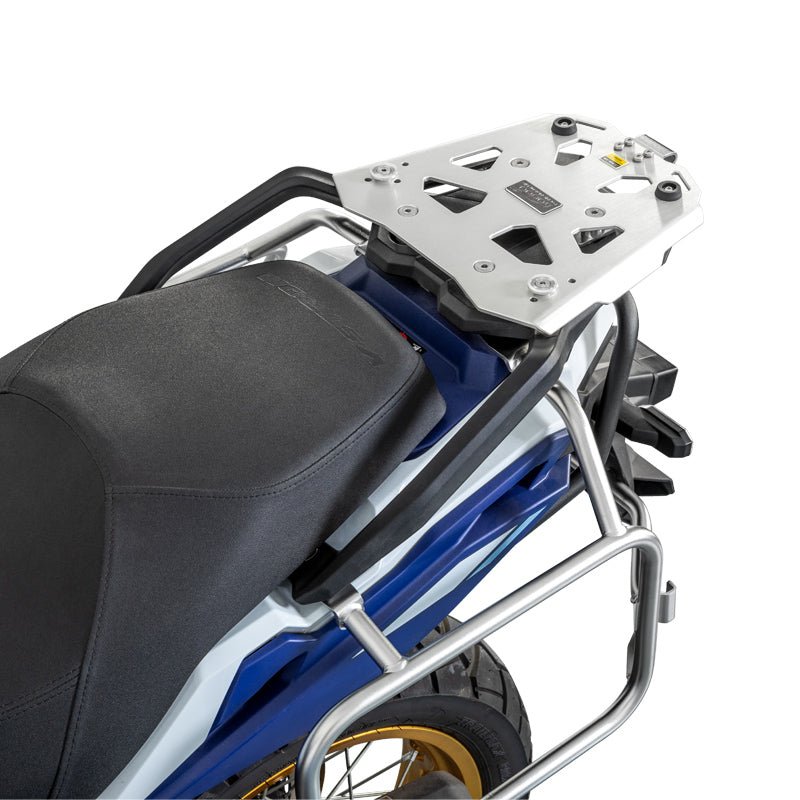

Piastra top case LOBOO JP421W montata sul codone della Suzuki V-Strom 800DE

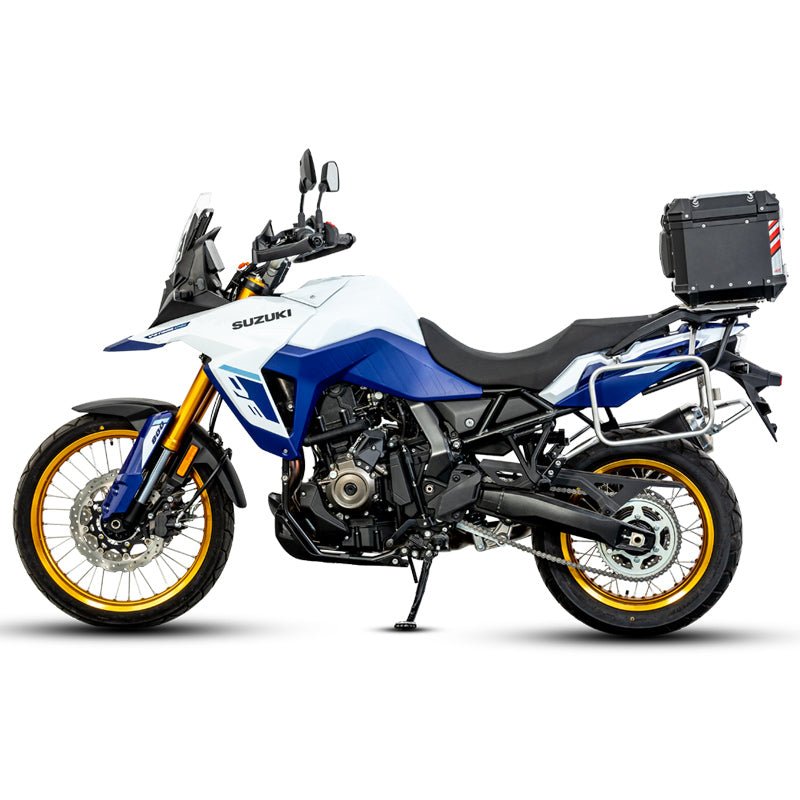

Suzuki V-Strom 800DE di lato con bauletto LOBOO PIKE TRACKER nero sulla piastra JP421W

Suzuki V-Strom 800DE di tre quarti con bauletto LOBOO PIKE TRACKER argento sulla piastra JP421W

-10%Consegna in 2-3 giorni lavorativi

4 Accesorios

V-Strom 800DE Moto

20 N·m Par de tornillos M8

9 Pasos

LOBOO ✓ Prodotto originaleCod. JP421W

Placa para baúl superior Suzuki V-Strom 800DE desde 2024 | baúles PIKE TRACKER, TIBET y CONQUEROR

Q: ¿De qué material está hecho y cuánto pesa?

Para los portaequipajes del sistema PIKE TRACKER LOBOO se indican acero inoxidable y aleación de aluminio, sin especificar qué parte está fabricada con cada material. No se declara el peso.

€150,49 ~~€167,21~~Risparmi €16,72

Paga in 3 rate da €50,16 senza interessi

Va bene per la tua moto?

Progettato per: V-Strom 800DE.

Ultimo pezzo disponibile🚚 Consegna in 2-3 giorni lavorativi

Spedizione gratuitaoltre 100 € in Italia

Reso entro 14 giornidalla consegna

Garanzia 24 mesigaranzia legale

Pagamento sicurocarte, PayPal e Klarna

Dubbi sulla compatibilità? Scrivici, ti rispondiamo noi. WhatsApp

Panoramica

In breve

Piastra top case con due staffe per montare il bauletto sulla Suzuki V-Strom 800DE dal 2024. Attacchi predisposti per P45T e P36T (PIKE TRACKER), T36T (TIBET) e C40T (CONQUEROR). Sedici voci in confezione, frenafiletti compreso; bauletto non incluso.

Quattro bauletti sulla stessa piastra

P45T, P36T, T36T e C40T hanno i loro attacchi già predisposti.

Dedicata alla V-Strom 800DE dal 2024

staffe sagomate sul codone, montaggio sui punti originali.

Indipendente dai telai laterali

se dietro ti basta il bauletto, prendi solo questa.

Kit completo

16 voci con distanziali, viteria M6 e M8, dadi autobloccanti e frenafiletti.

Dal produttore LOBOO

Produttore: LOBOO — Shenzhen LOBOO Motor Accessories Co., Ltd
Denominazione ufficiale: Top Case Rack — PIKE TRACKER & TIBET & CONQUEROR
Codice modello: JP421W
EAN: 6973227073413
Garanzia: garanzia legale di conformità di 24 mesi.

Leggi la descrizione completa

Placa para top case con dos soportes específicos para montar el baúl en la Suzuki V-Strom 800DE a partir de 2024, según indica LOBOO. El baúl no está incluido.

LOBOO la denomina Top Case Rack, código JP421W, y la declara compatible con los baúles de las series PIKE TRACKER, TIBET y CONQUEROR.

Qué baúles puedes montar

La placa tiene los anclajes preparados para cuatro top case: P45T y P36T de la serie PIKE TRACKER, T36T de la serie TIBET y C40T de la serie CONQUEROR.

PIKE TRACKER P36T y P45T, en negro o plateado: los encontrarás en la página del baúl PIKE TRACKER.
CONQUEROR C40T de 40 litros, 416 × 379 × 363 mm y 5,59 kg: lo encontrarás en la página de las maletas CONQUEROR para Suzuki V-Strom 800DE.

Qué incluye el paquete

El manual enumera 16 elementos: soporte izquierdo y derecho, placa, 4 arandelas Ø 22 × 8,5 × 4 mm, 2 separadores Ø 20 × 8,5 × 15 mm, 2 separadores Ø 25 × 8,5 × 35 mm, una pletina de unión, 2 tapones Ø 16 × 9,5 mm, 2 tornillos M6 × 20, 2 tornillos M8 × 20, 2 tornillos M8 × 60, 2 tornillos M8 × 70, 2 arandelas M6, 4 arandelas M8, 2 tuercas autoblocantes M8 y fijador de roscas.

Cómo se monta

Nueve pasos. En los dos primeros se desmontan la parte trasera original indicada en el manual y los carenados laterales traseros; después se montan los dos soportes, se vuelve a montar la pieza original sobre arandelas y separadores, se fija la placa y finalmente se vuelven a montar los carenados. No hay que perforar nada.

Los pares de apriete son cuatro: 12 N·m en los tornillos M6 y 20 N·m en los M8 del kit; para los tornillos originales Suzuki, 22 N·m en el colín y solo 5 N·m en el carenado lateral.

Soportes laterales y sistema completo

Para las maletas laterales se necesitan los soportes laterales JP421B, que se venden por separado. La placa y los soportes juntos forman el sistema de tres maletas.

Para los portaequipajes del sistema PIKE TRACKER, LOBOO indica acero inoxidable y aleación de aluminio. No se declaran el peso ni la carga máxima de la placa.

Nella confezione

PRODOTTO LOBOO ORIGINALE nuovo, nella confezione prevista dal produttore.
ACCESSORI DI MONTAGGIO INCLUSI QUANDO PREVISTI nella dotazione originale. Bauletto e telai laterali sono venduti separatamente.
MANUALE DI MONTAGGIO incluso nella confezione.
COMPATIBILITÀ VERIFICABILE PRIMA DELL'ACQUISTO comunicando marca, modello, anno e versione della moto.

JP421W · Suzuki V-Strom 800DE desde 2024 · 4 puntos de fijación para baúl · 9 pasos

Cómo funciona, en detalle

Baúles compatibles, lista y montaje, punto por punto.

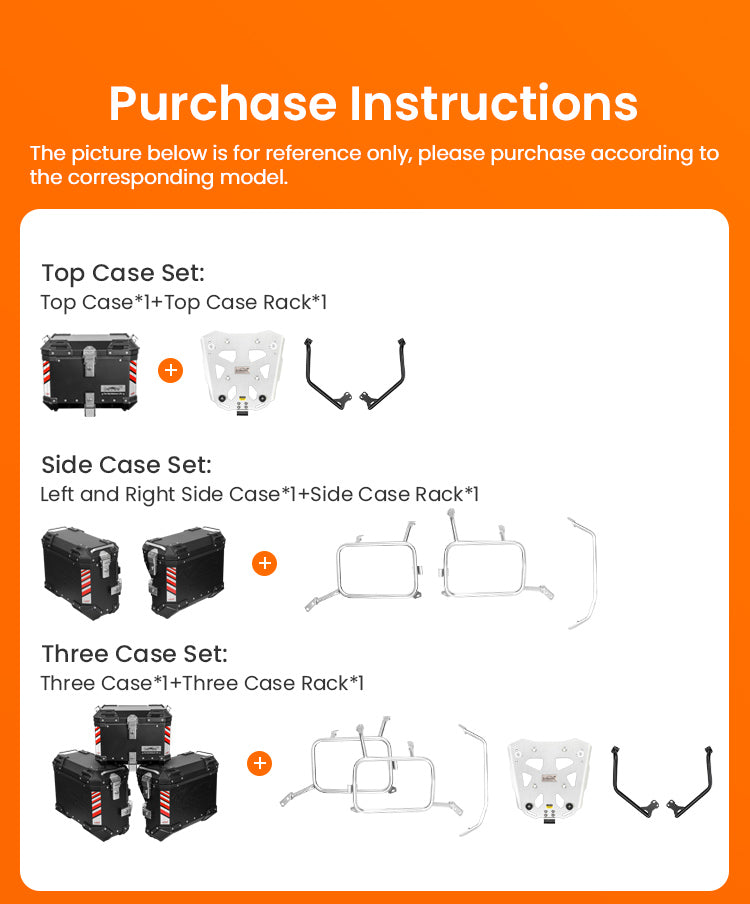

Solo baúl, set lateral o tres maletas

Para la V-Strom 800DE, LOBOO ofrece tres conjuntos: el baúl con su portaequipajes, el par de maletas laterales con sus soportes o las tres maletas.

Esta ficha corresponde al portaequipajes del conjunto del baúl: la placa JP421W con los dos soportes.

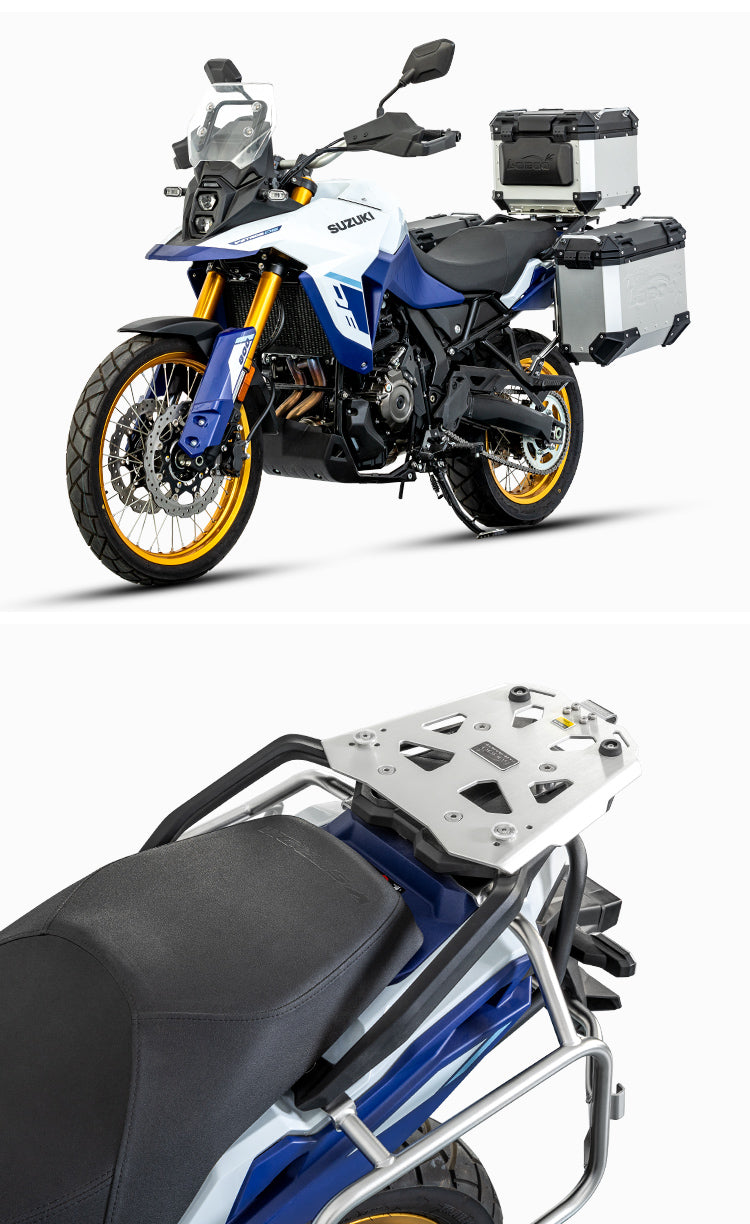

La placa montada en la cola del avión

Las fotos oficiales de LOBOO muestran la placa montada en la V-Strom 800DE, sola y con el baúl PIKE TRACKER plateado.

Se fija en los puntos previstos de la moto, sin necesidad de hacer perforaciones.

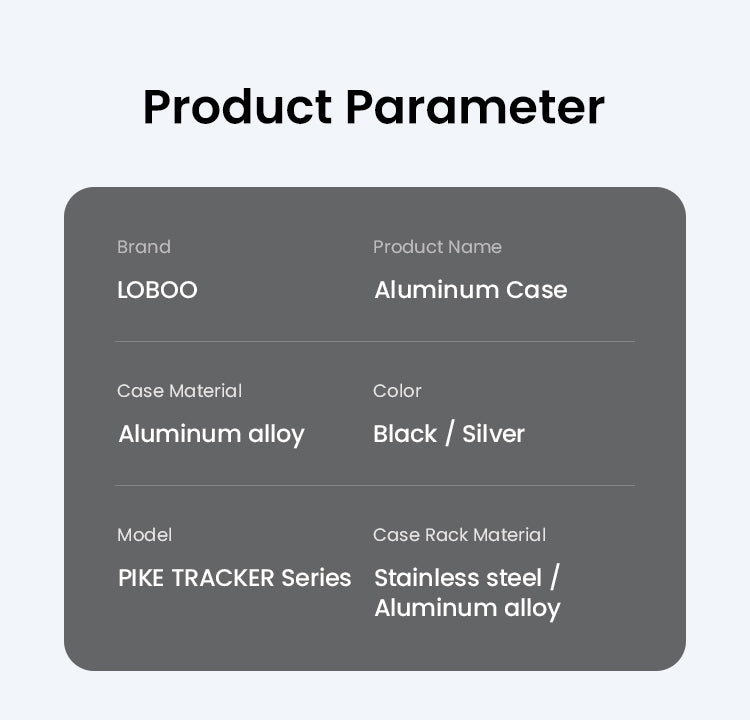

Materiales declarados por LOBOO

En la ficha del producto del sistema PIKE TRACKER LOBOO se indica que los portaequipajes son de acero inoxidable y aleación de aluminio, sin especificar qué parte está fabricada con cada material.

Los baúles son de aleación de aluminio, en negro o plateado.

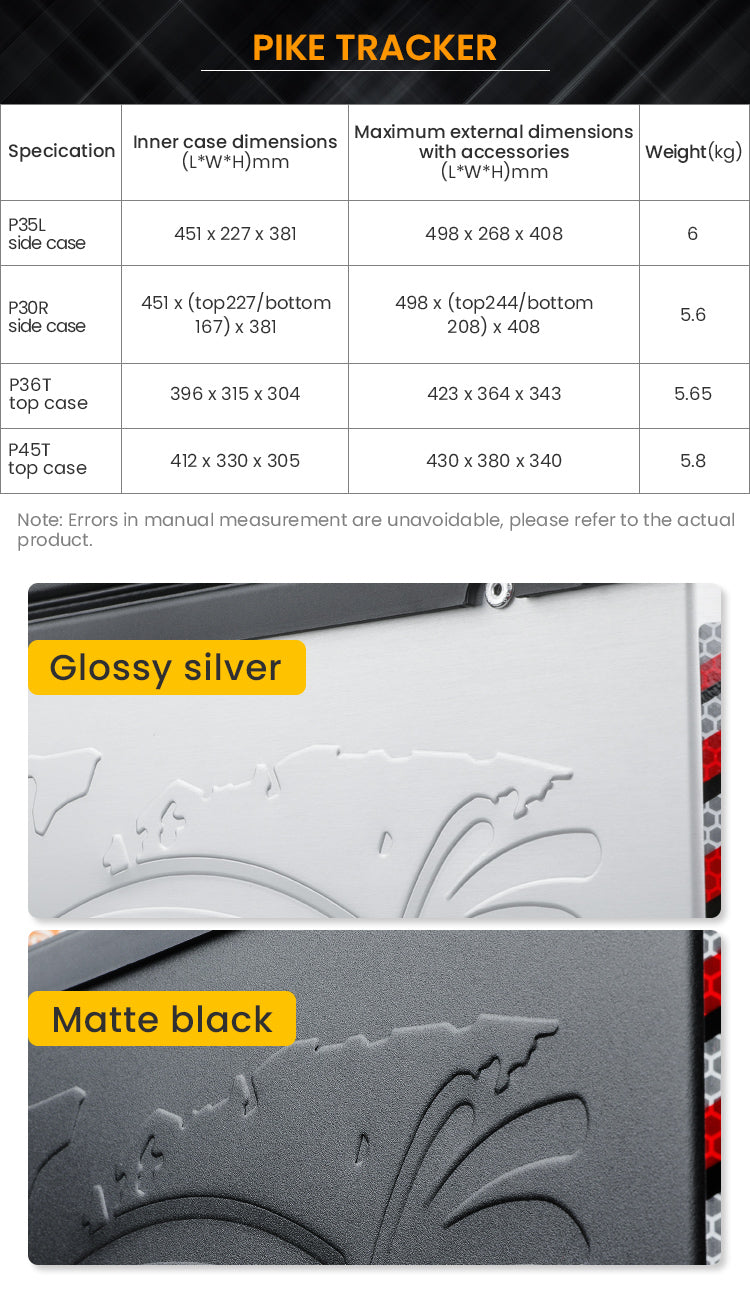

¿Cuánto espacio ocupan los baúles PIKE TRACKER?

El P36T mide 423 × 364 × 343 mm en total y pesa 5,65 kg. El P45T de esta tabla mide 430 × 380 × 340 mm y pesa 5,8 kg.

Otros documentos de LOBOO indican unas dimensiones y un peso diferentes para el P45T: los encontrarás en la página del baúl.

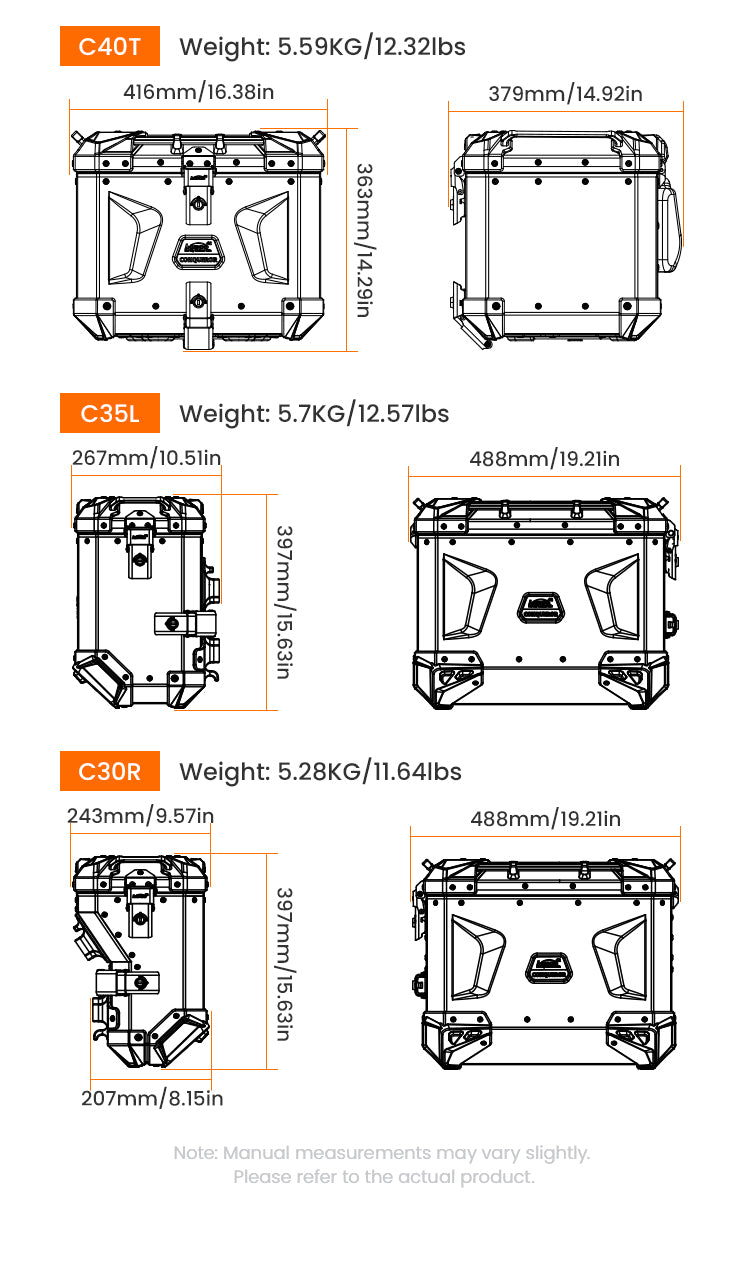

El baúl CONQUEROR C40T

El C40T mide 416 mm de ancho, 379 mm de profundidad y 363 mm de alto, y pesa 5,59 kg.

Para el baúl, el manual de usuario CONQUEROR recomienda no superar los 5 kg de carga.

Dati dal manuale d'uso LOBOO

Specifiche tecniche

Tutti i dati

Producto

Código

JP421W Placa para baúl trasero

Denominación LOBOO

Portaequipajes para baúl trasero Serie PIKE TRACKER & TIBET & CONQUEROR

EAN

6973227073413

Contenido

2 soportes y placa 16 voces distintas; baúl excluido

Compatibilidad

Moto

Suzuki V-Strom 800DE Desde 2024, declarada por LOBOO

Versiones no declaradas

V-Strom 800 y 800RE No disponibles del fabricante para este código

Baúles compatibles

Rastreador de lucios

P45T · P36T Negro o plateado

TÍBET

T36T

CONQUISTADOR

C40T 40 L, 416 × 379 × 363 mm, 5,59 kg

Tamaño máximo P36T

423 × 364 × 343 mm 5,65 kg

Estructura

Materiales

Acero inoxidable / aleación de aluminio Declarado por LOBOO para los portaequipajes del sistema

Peso

No declarado por el fabricante

Carga máxima

No declarado por el fabricante Para el baúl CONQUEROR LOBOO se recomienda un máximo de 5 kg

Montaje

Par de tornillos M6

12 N·m 2 M6 × 20

Par de tornillos M8

20 N·m 2 M8 × 20, 2 M8 × 60, 2 M8 × 70

Par de tornillos originales del colín

22 N·m Viti Suzuki

Par de tornillos del carenado

5 N·m Viti originali Suzuki della carenatura laterale

Separadores

2 Ø 20 × 15 · 2 Ø 25 × 35 mm Foro 8,5 mm

Arandelas y tapones

4 arandelas Ø 22 · 2 tapones Ø 16 Más 2 arandelas M6 y 4 M8

Papá

2 tuercas autoblocantes M8

Fijador de roscas

Incluso Aplicar antes del apriete

Pasos

9 2 de desmontaje, sin perforaciones

Dati dal manuale LOBOO JP421W, dal catalogo PIKE TRACKER e dai pannelli CONQUEROR per la V-Strom 800DE. Peso e carico massimo non sono dichiarati.

Manuale d'uso JP421WDocumento originale LOBOO Scarica ↓

Prima di ordinare

Montaggio e requisiti

Come si monta

Nove passaggi: 1) si smonta la parte posteriore originale indicata dal manuale; 2) carene laterali posteriori, su entrambi i lati; 3-4) staffa sinistra e destra; 5) rondelle Ø 22 sui quattro punti; 6) si rimonta la parte originale con distanziali e piastrina; 7) piastra con le viti M8 × 60 e M8 × 70; 8) dadi autobloccanti sotto; 9) si rimontano le carene.
Coppie del kit: 12 N·m sulle M6, 20 N·m sulle M8.
Coppie delle viti originali Suzuki: 22 N·m sul codone, 5 N·m sulla carena laterale. Sono valori diversi da quelli LOBOO: non confonderli.
Frenafiletti: incluso, da applicare sulle viti prima del serraggio.
Sequenza: presenta tutto senza stringere a fondo, verifica che la piastra resti in piano e solo alla fine dai le coppie con una chiave dinamometrica.

Istruzioni complete e note di sicurezza

Nove passaggi: 1) si smonta la parte posteriore originale indicata dal manuale; 2) carene laterali posteriori, su entrambi i lati; 3-4) staffa sinistra e destra; 5) rondelle Ø 22 sui quattro punti; 6) si rimonta la parte originale con distanziali e piastrina; 7) piastra con le viti M8 × 60 e M8 × 70; 8) dadi autobloccanti sotto; 9) si rimontano le carene.
Coppie del kit: 12 N·m sulle M6, 20 N·m sulle M8.
Coppie delle viti originali Suzuki: 22 N·m sul codone, 5 N·m sulla carena laterale. Sono valori diversi da quelli LOBOO: non confonderli.
Frenafiletti: incluso, da applicare sulle viti prima del serraggio.
Sequenza: presenta tutto senza stringere a fondo, verifica che la piastra resti in piano e solo alla fine dai le coppie con una chiave dinamometrica.

Manuale di montaggio JP421W: distinta di 16 voci, vista d'installazione, nove passaggi e coppie di serraggio. Edizione in 8 lingue, italiano compreso.
Carico: il produttore non dichiara un carico massimo per la piastra. Per il bauletto CONQUEROR il manuale d'uso raccomanda di non superare 5 kg.
Omologazioni: il produttore non dichiara omologazioni per la piastra.
Codice della Strada: il bauletto non deve coprire targa, luci posteriori o catadiottri.

Chi ha una Suzuki V-Strom 800DE dal 2024 e vuole un bauletto LOBOO in alluminio.
Chi vuole tenere aperta la scelta del bauletto: la piastra accetta quattro modelli di tre serie.
Chi preferisce l'officina: il montaggio richiede di smontare le carene laterali posteriori.
Chi ha una V-Strom 800 o 800RE: LOBOO non le nomina per questo codice; scrivici prima di ordinare.

Per moto Suzuki

Suzuki

Come verificare la compatibilità

Per verificare la compatibilità indicaci marca, modello, anno e versione della moto.

Verificata: Suzuki V-Strom 800DE dal 2024 (manuale LOBOO JP421W e tabella dei modelli compatibili).
Non dichiarata: V-Strom 800, 800RE e le altre V-Strom.
Bauletti compatibili: PIKE TRACKER P45T e P36T, TIBET T36T, CONQUEROR C40T.
Non compatibili: bauletti di altre marche: LOBOO dichiara che le sue valigie in alluminio si montano solo su portapacchi LOBOO.

Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Domande frequenti

Le domande che ci fate più spesso

¿En qué Suzuki se monta la placa JP421W?

LOBOO la declara para la Suzuki V-Strom 800DE desde 2024. La V-Strom 800, la 800RE y las demás V-Strom no están indicadas para este código: escríbenos el modelo y el año antes de realizar el pedido.

¿Qué baúles puedo montar?

Quattro, con los anclajes ya preparados en la placa: P45T y P36T de la serie PIKE TRACKER, T36T de la serie TIBET y C40T de la serie CONQUEROR.

¿El baúl está incluido?

No. En el paquete se incluyen la placa, los soportes y la tornillería. El baúl se compra por separado.

¿Puedo montar un baúl de otra marca?

LOBOO declara que sus maletas de aluminio solo se montan en portaequipajes LOBOO y que la placa está preparada para los cuatro baúles LOBOO. No se garantiza la compatibilidad con baúles de otras marcas.

¿Qué contiene el paquete?

Dieciséis piezas: soporte izquierdo y derecho, placa, 4 arandelas Ø 22, 2 separadores de 15 mm y 2 de 35 mm, una plaquita, 2 tapones Ø 16, 2 tornillos M6 × 20, 2 M8 × 20, 2 M8 × 60, 2 M8 × 70, 2 arandelas M6, 4 arandelas M8, 2 tuercas autoblocantes M8 y un fijador de roscas.

¿Qué pares de apriete se necesitan?

Cuatro valores: 12 N·m en los tornillos M6 del kit, 20 N·m en los M8 y, para los tornillos originales de Suzuki, 22 N·m en el colín y solo 5 N·m en el carenado lateral. Este último es el más fácil de apretar incorrectamente.
