Panoramica
In breve
Alluminio da 4 mm in pezzo unico
la lamiera spessa prende il colpo al posto della coppa dell'olio quando una pietra o un gradino tocca il fondo in fuoristrada.
Sei punti di fissaggio
il carico dell'urto si distribuisce su sei attacchi; secondo LOBOO questo migliora la resistenza agli urti.

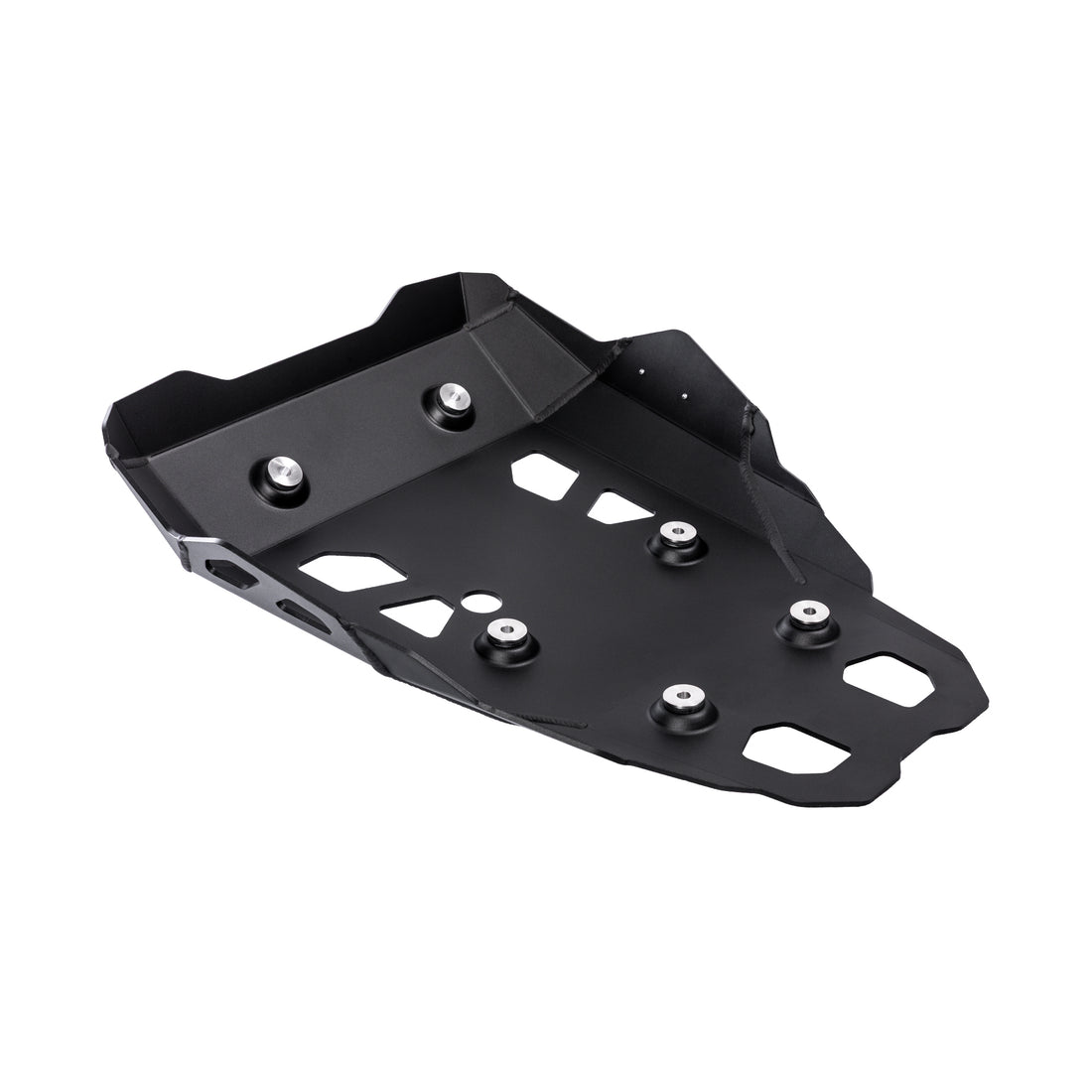

Gommini antivibrazione
in ogni foro di fissaggio, attenuano vibrazioni e rumore della piastra su asfalto e sullo sterrato.

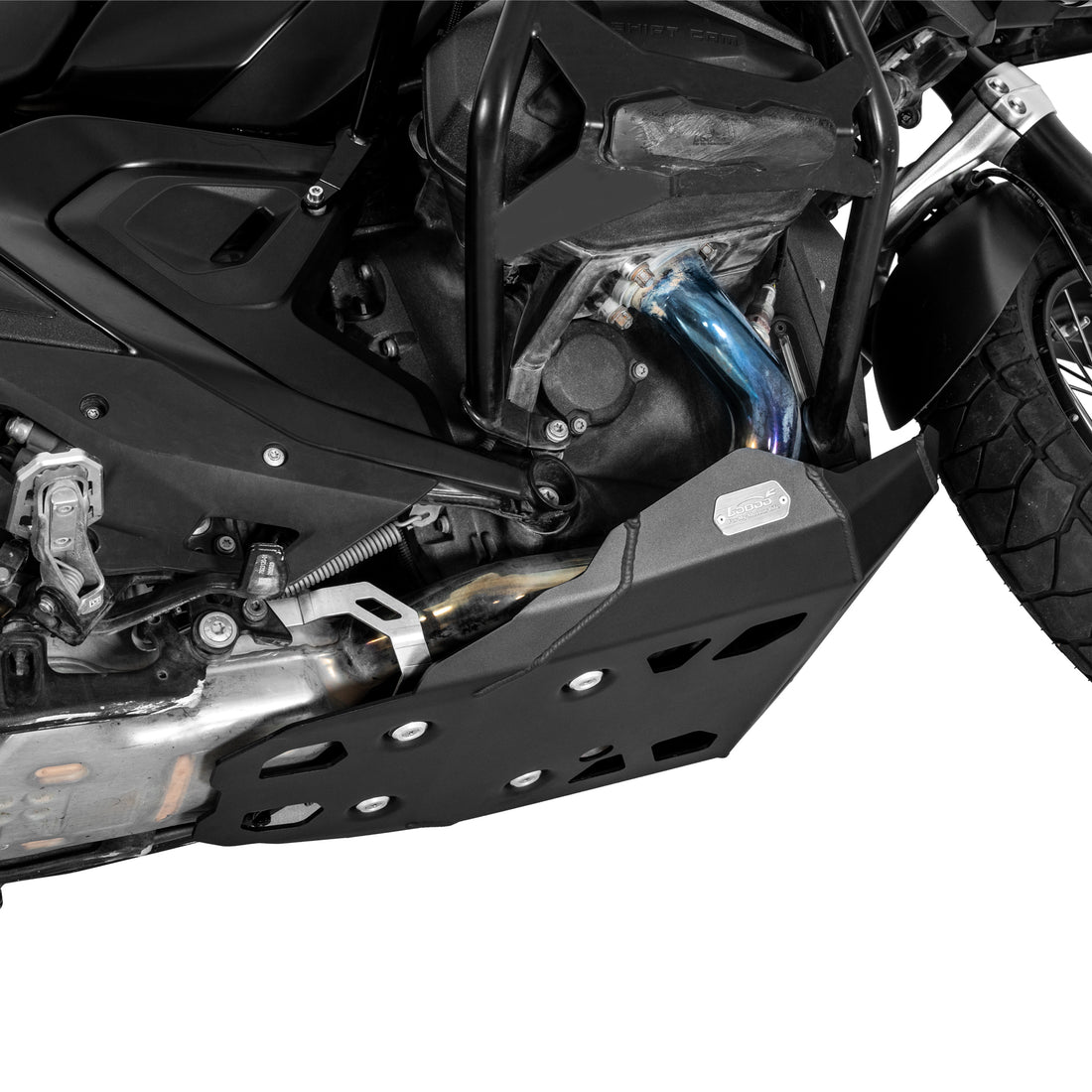

Viti incassate
le teste restano dentro la lamiera, quindi un urto sulla piastra non le colpisce direttamente.

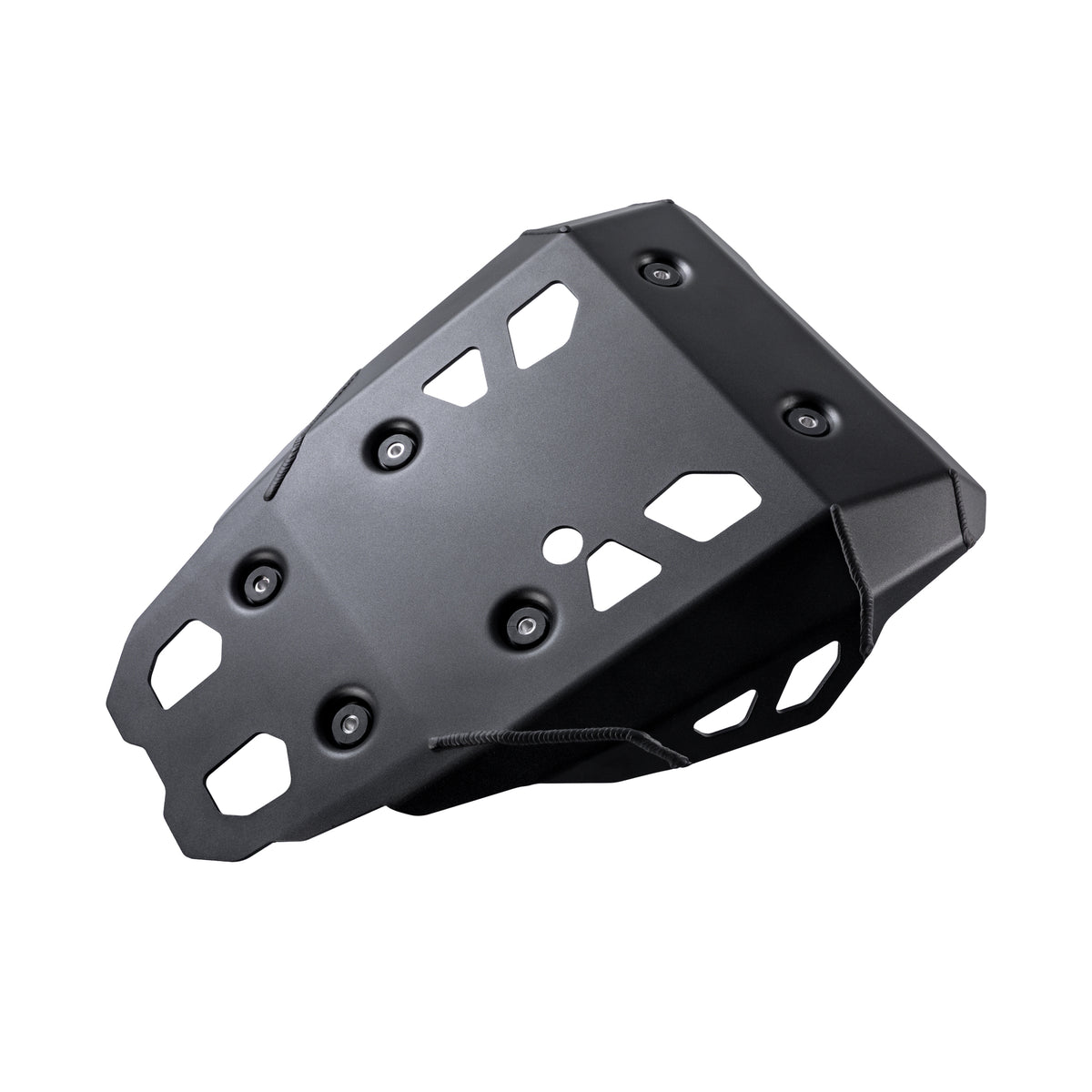

Cambio olio a piastra montata
il foro sul tappo di scarico evita di smontare la protezione alla manutenzione ordinaria.
Nessuna foratura
si monta sui punti di attacco originali con staffe proprie, senza modificare la moto.
Dal produttore LOBOO
Leggi la descrizione completa

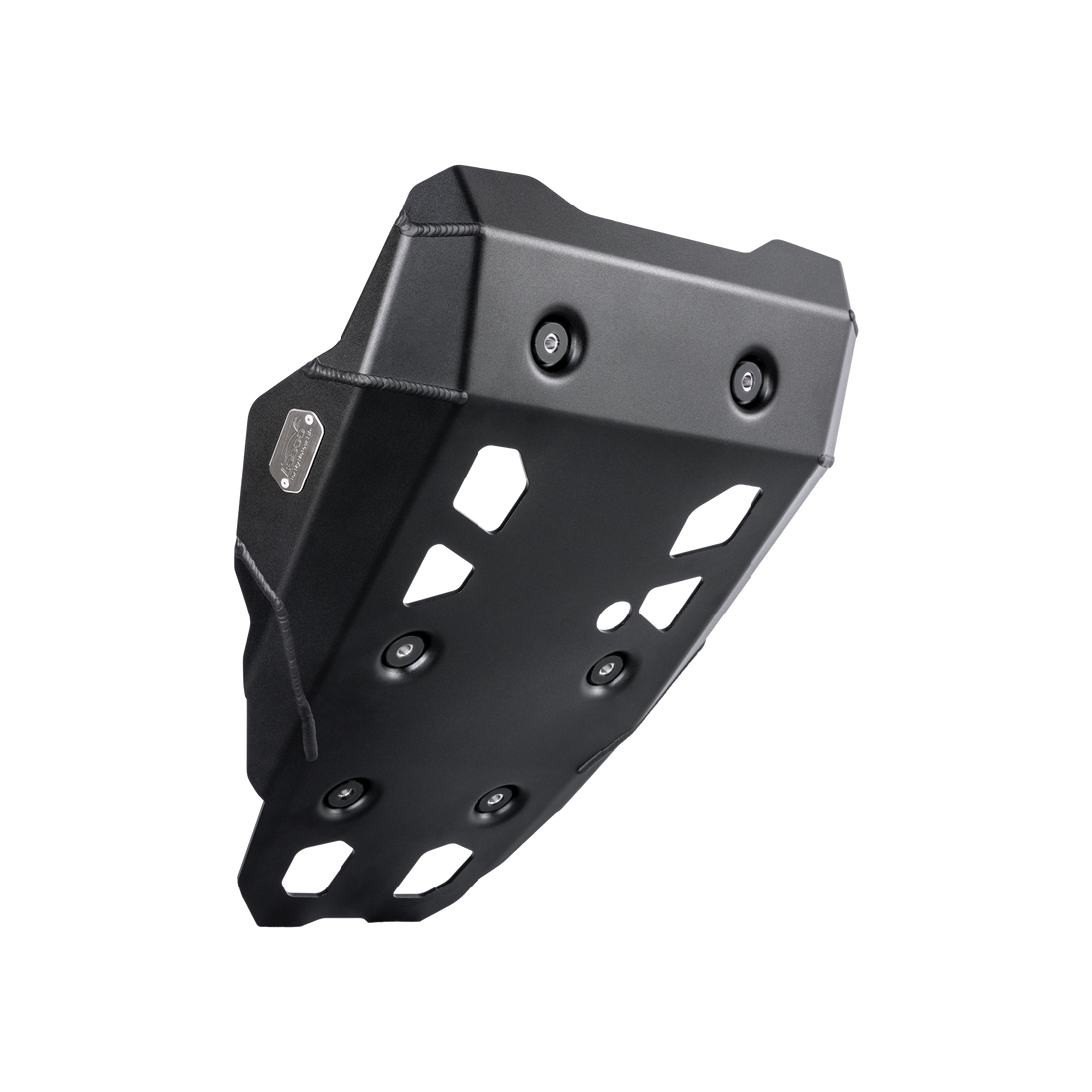

El cubre cárter LOBOO CHB151BK es una placa de protección inferior del motor para la BMW R 1300 GS desde 2023 y la R 1300 GS Adventure desde 2024. Sustituye a la protección original situada bajo el motor y protege la parte baja del bóxer frente a la gravilla y los golpes que llegan desde abajo al circular por pistas, rampas y caminos de tierra.
Está fabricado con una chapa de aleación de aluminio de alta resistencia de 4 mm, formada en una sola pieza con los bordes soldados, y acabado con anodizado duro negro. Pesa 2,83 kg y mide 438,9 × 553,4 × 105,8 mm.
Cómo está hecho
- Fijación en 6 puntos: la carga se distribuye entre seis anclajes, lo que favorece la resistencia a los impactos según LOBOO.
- Gomas antivibración en cada orificio de fijación: reducen las vibraciones y el ruido de resonancia.
- Tornillos avellanados: las cabezas quedan dentro de la chapa y no reciben directamente los golpes.
- Orificio para el tapón de vaciado del aceite: el cambio de aceite se puede realizar sin retirar la placa.
- Compatible con los colectores delanteros Akrapovič, según la documentación de LOBOO.
- Sin necesidad de taladrar: desarrollado a partir de los datos originales de la moto, se instala en los puntos de fijación existentes.
¿Es compatible con mi moto?
El manual de montaje y la referencia de compatibilidad de LOBOO indican la BMW R 1300 GS desde 2023 y la R 1300 GS Adventure desde 2024, con un procedimiento específico para cada una. En las imágenes del producto y en su propia página, LOBOO añade la R 1300 RT desde 2025, pero el manual no contiene instrucciones para esta moto: si tienes una RT, escríbenos antes de realizar el pedido. No se puede montar en las GS de generaciones anteriores (R 1200 y R 1250).
Qué recibes y cómo se instala

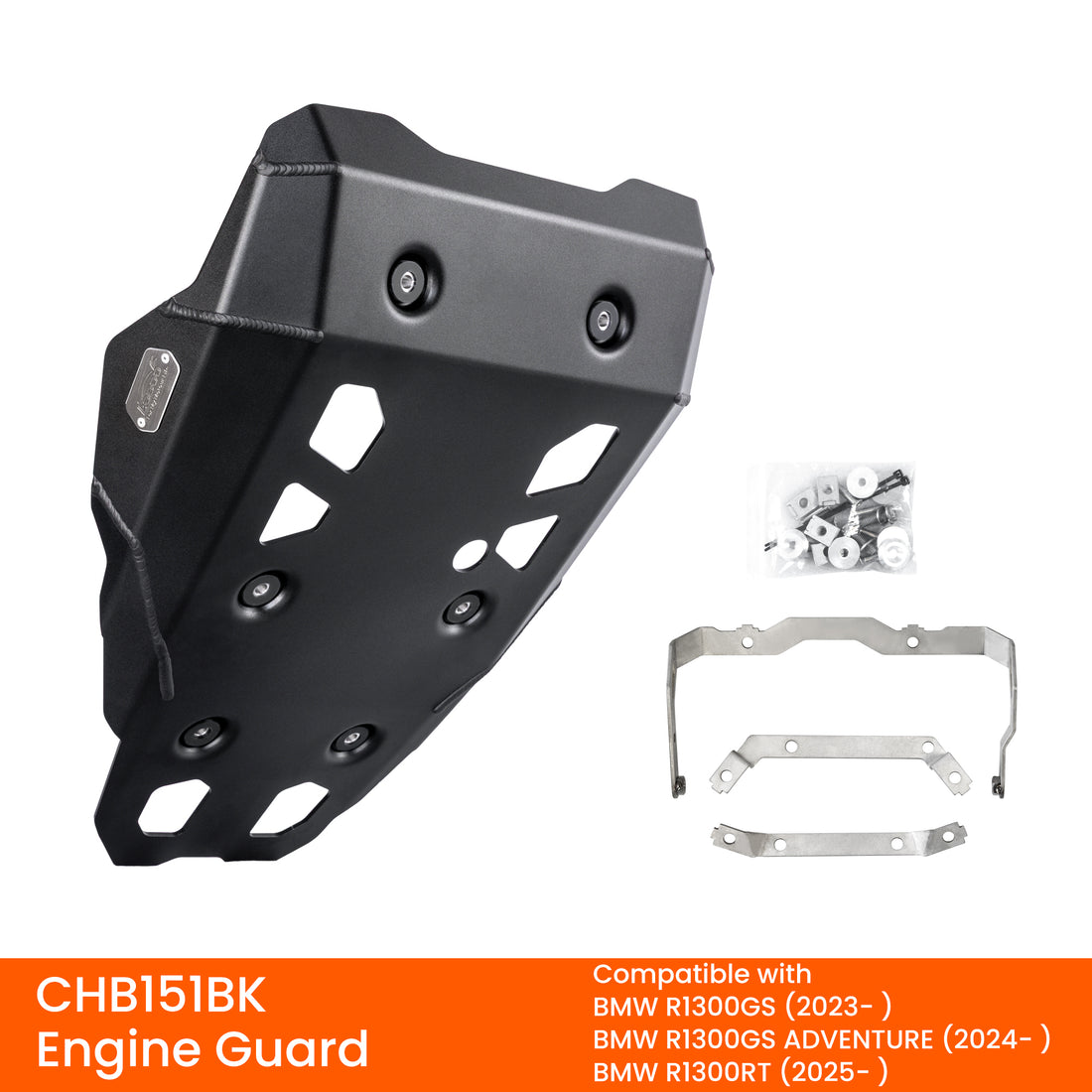

El paquete incluye el cubre cárter, tres soportes de fijación, seis casquillos, seis gomas, seis arandelas, seis tornillos M6 × 25, seis tuercas de clip M6, dos tornillos M8 × 25 con dos arandelas M8, fijador de roscas, dos bridas y el manual de montaje.
Se desmontan la protección original situada bajo el motor y sus soportes; en su lugar se instalan los soportes LOBOO, fijados a los puntos originales. Los tornillos M6 × 25 de la placa se aprietan a 10 N·m y los M8 × 25 a 18 N·m, una vez finalizado el ajuste.
Frente al cubre cárter CHB131
El cubre cárter LOBOO CHB131 se fija en cuatro puntos y se instala con el soporte de la protección original del motor BMW; según la referencia de LOBOO, está descatalogado. El CHB151BK es más largo (553,4 frente a 379,1 mm), se fija en seis puntos e incluye sus propios soportes.
Completa la protección de tu moto con los demás accesorios para BMW R 1300 GS y para R 1300 GS Adventure.
Nella confezione
CHB151BK · aluminio de 4 mm · 6 puntos de fijación · 2,83 kg
Cómo funciona, en detalle
Construcción, compatibilidad y montaje paso a paso, del manual de LOBOO.
02

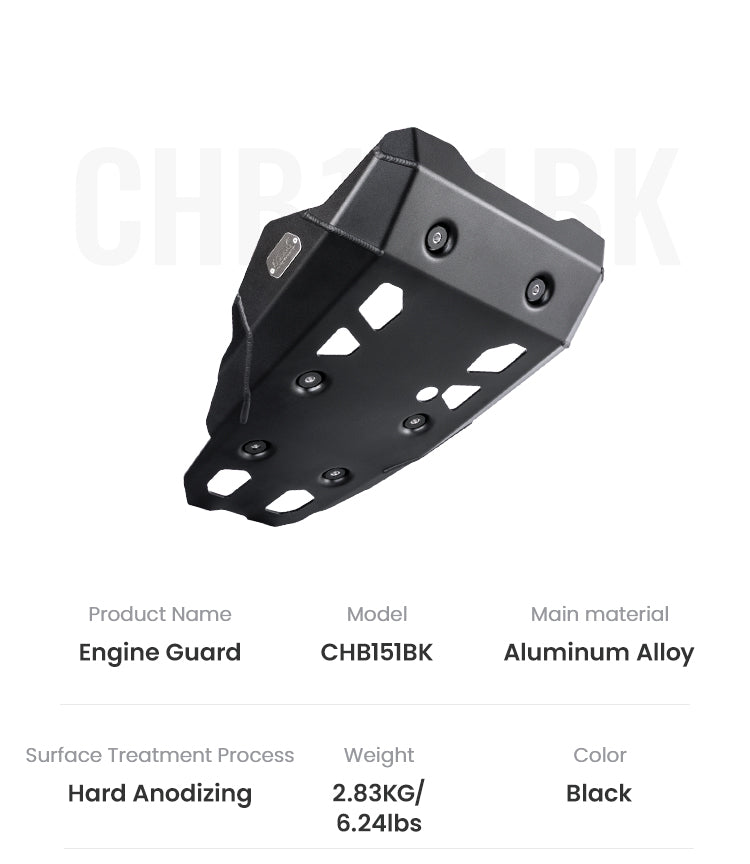

Los datos del fabricante
03

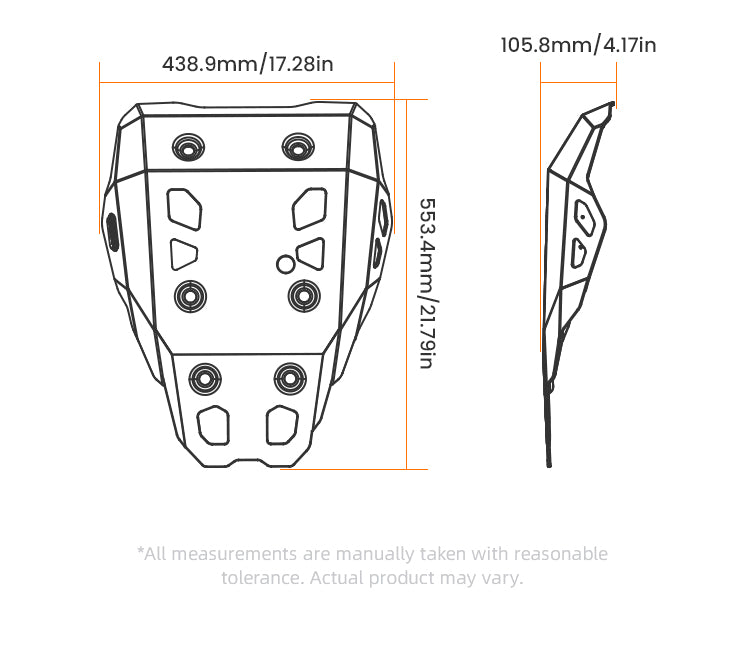

Las medidas: 438,9 × 553,4 × 105,8 mm
04

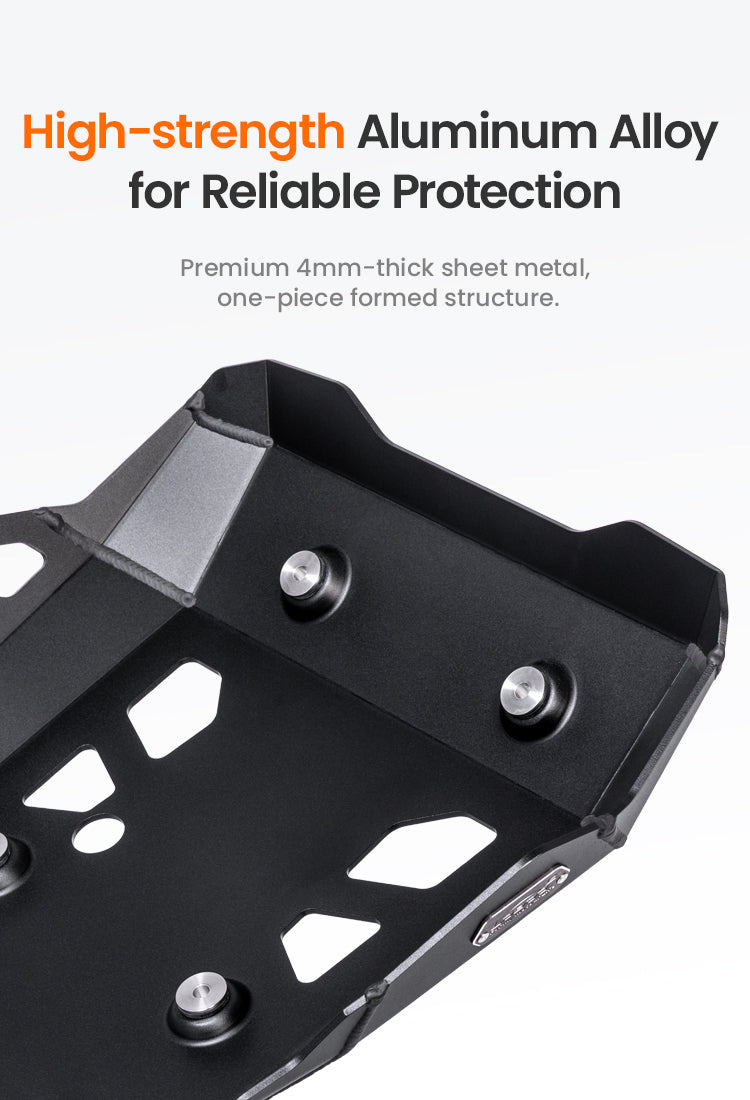

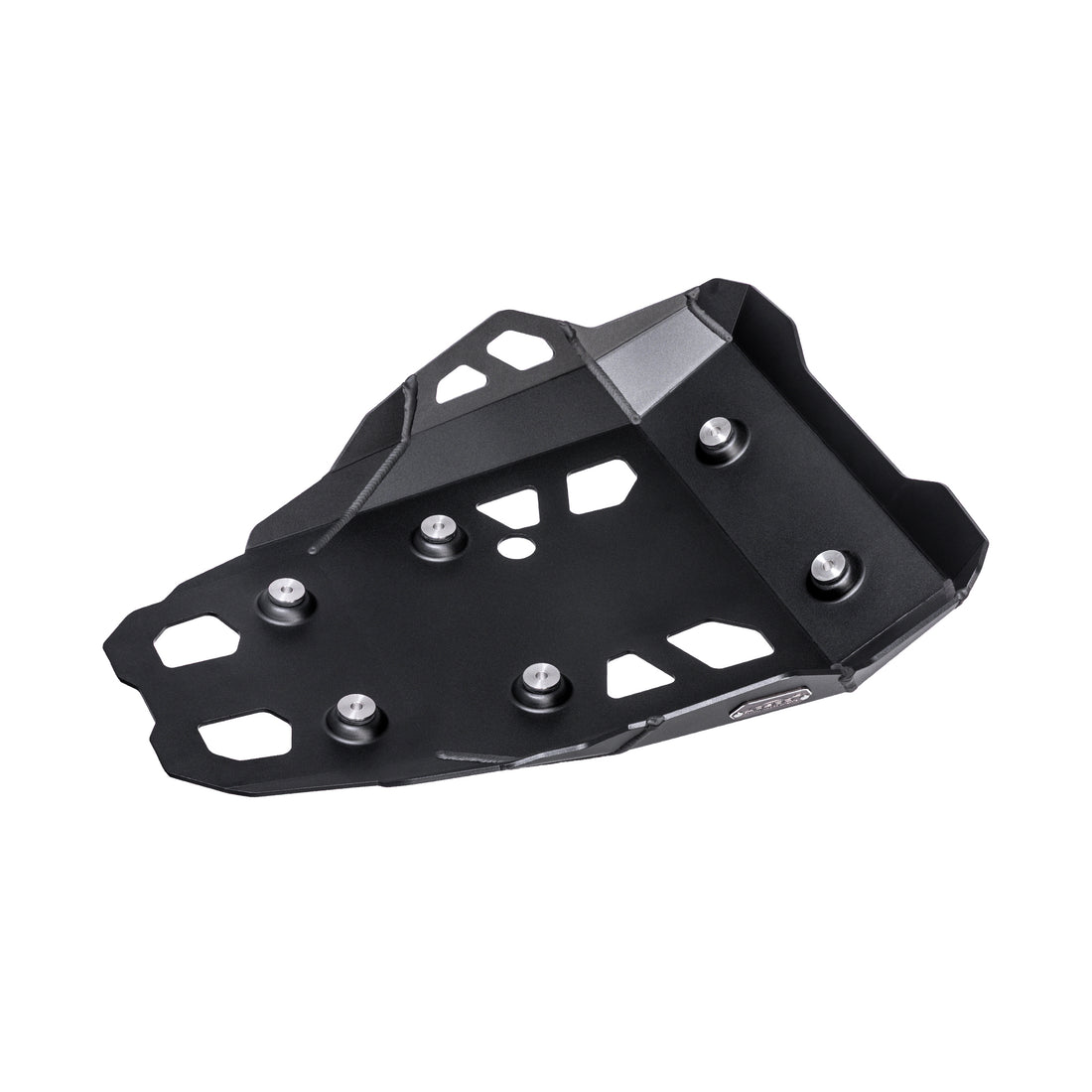

Chapa de 4 mm formada en una sola pieza
05

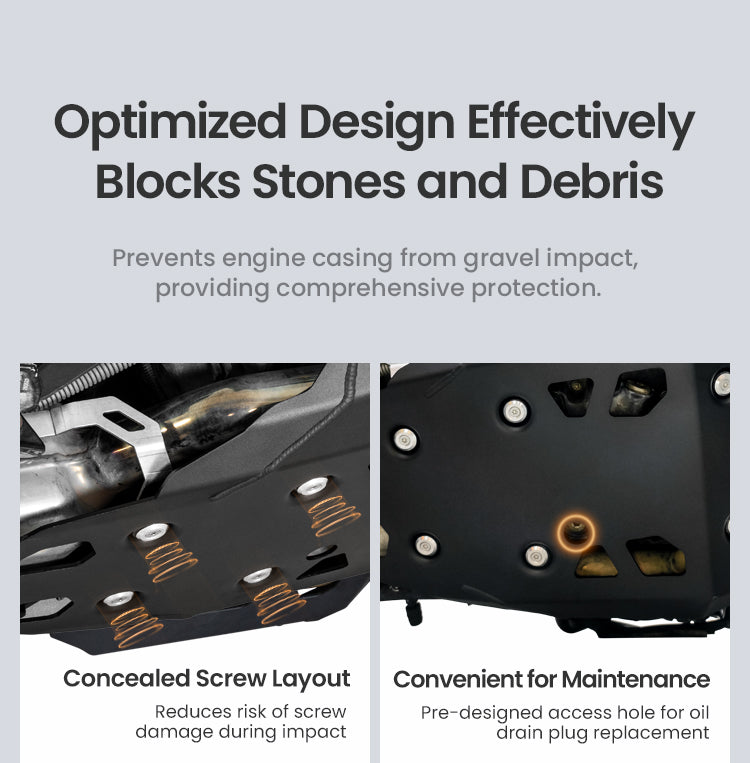

Protección contra las piedras bajo el cárter
06

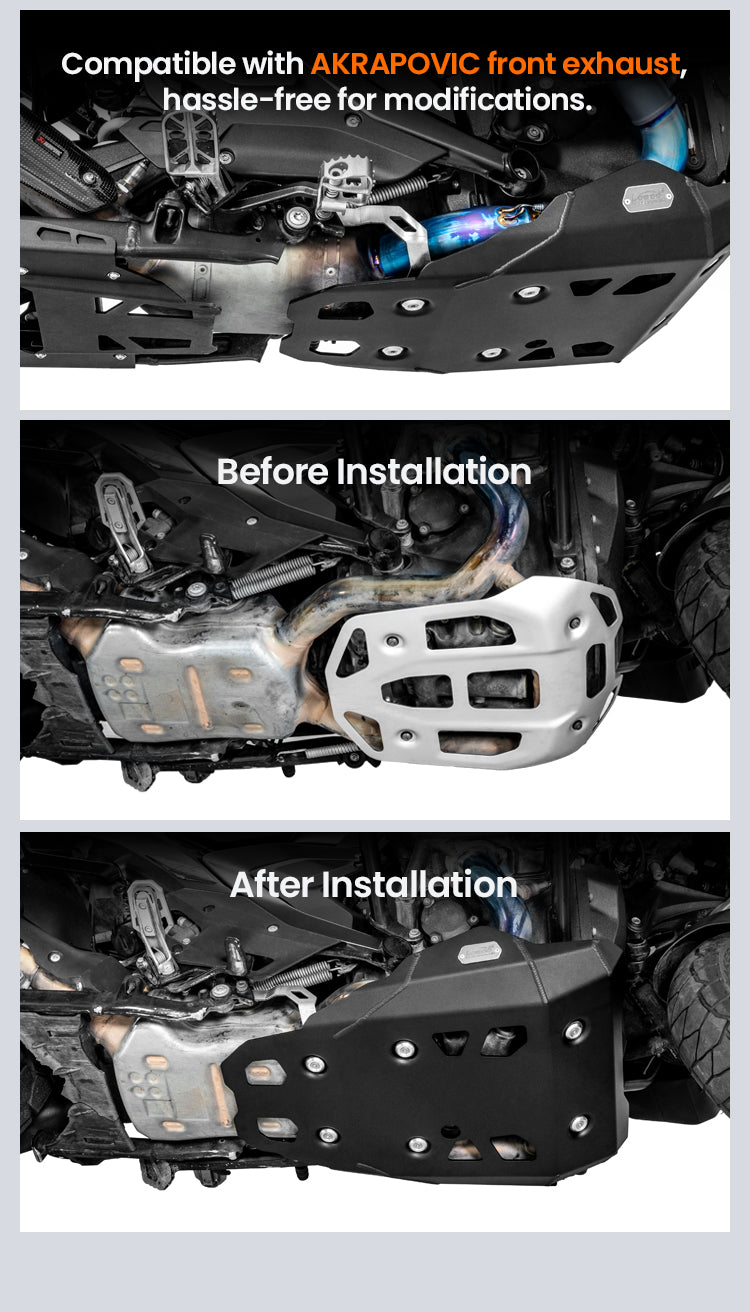

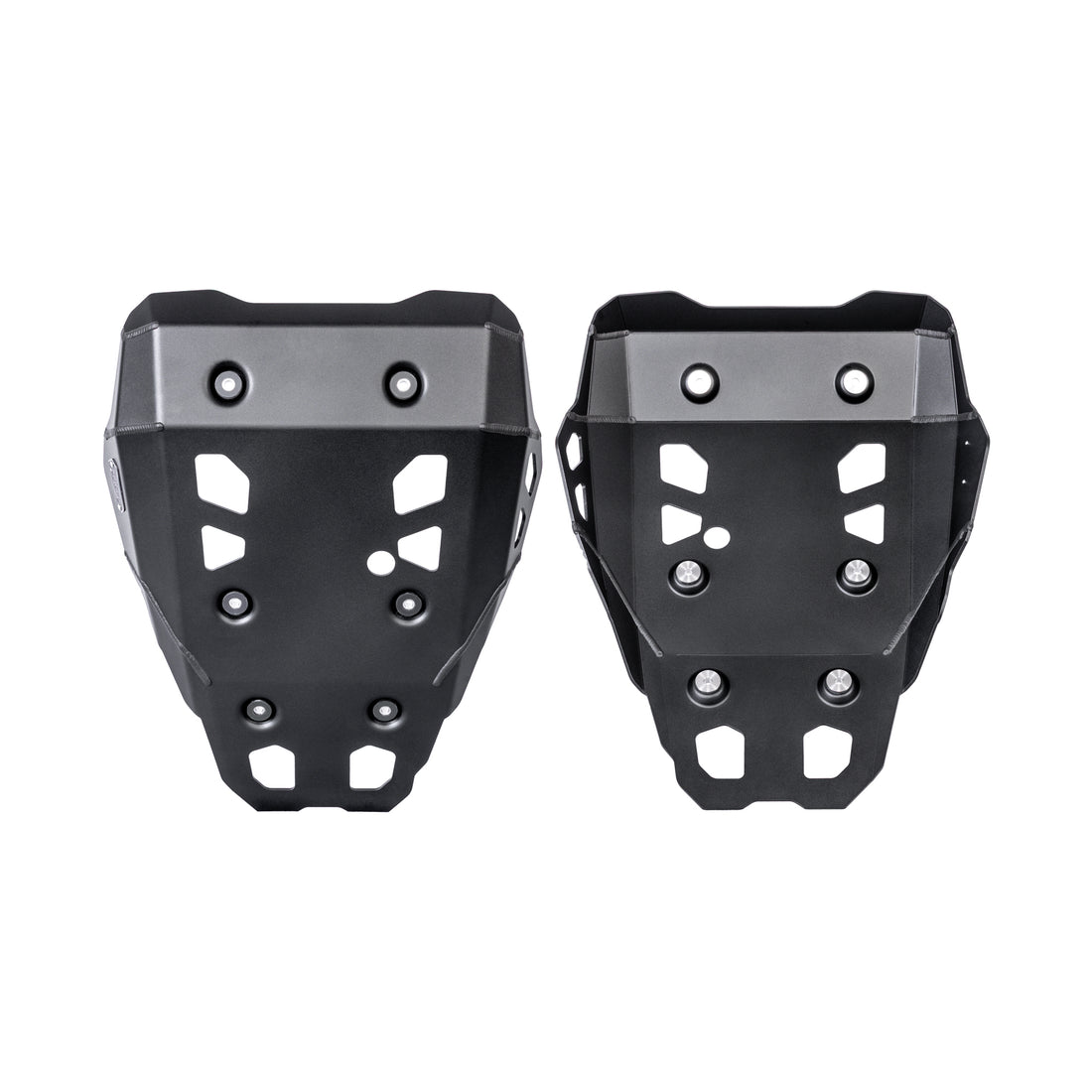

Antes y después del montaje
07

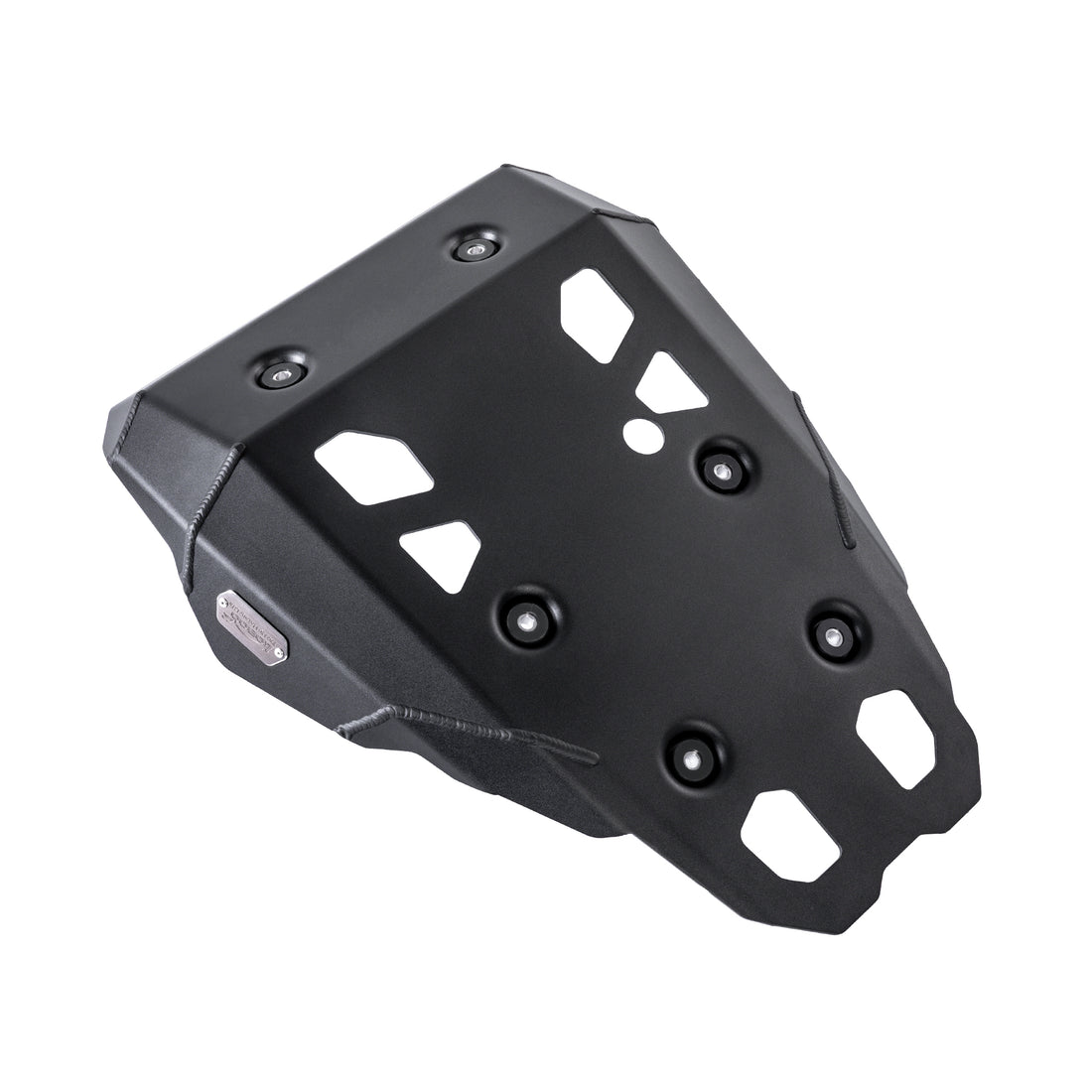

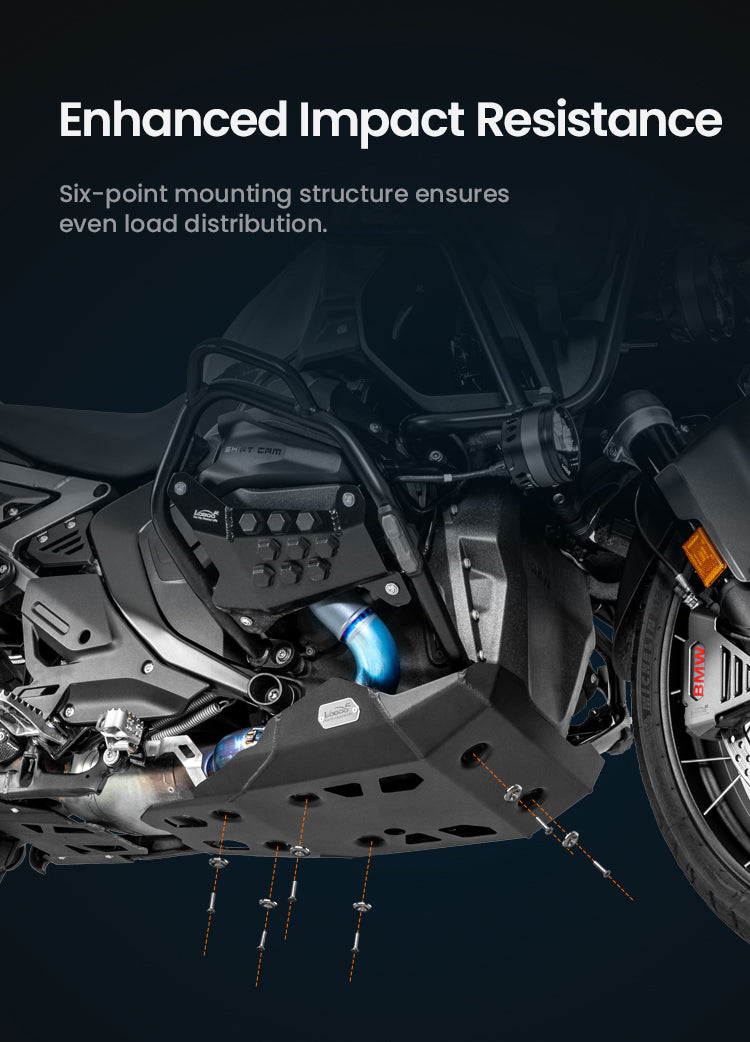

Seis puntos de fijación
08

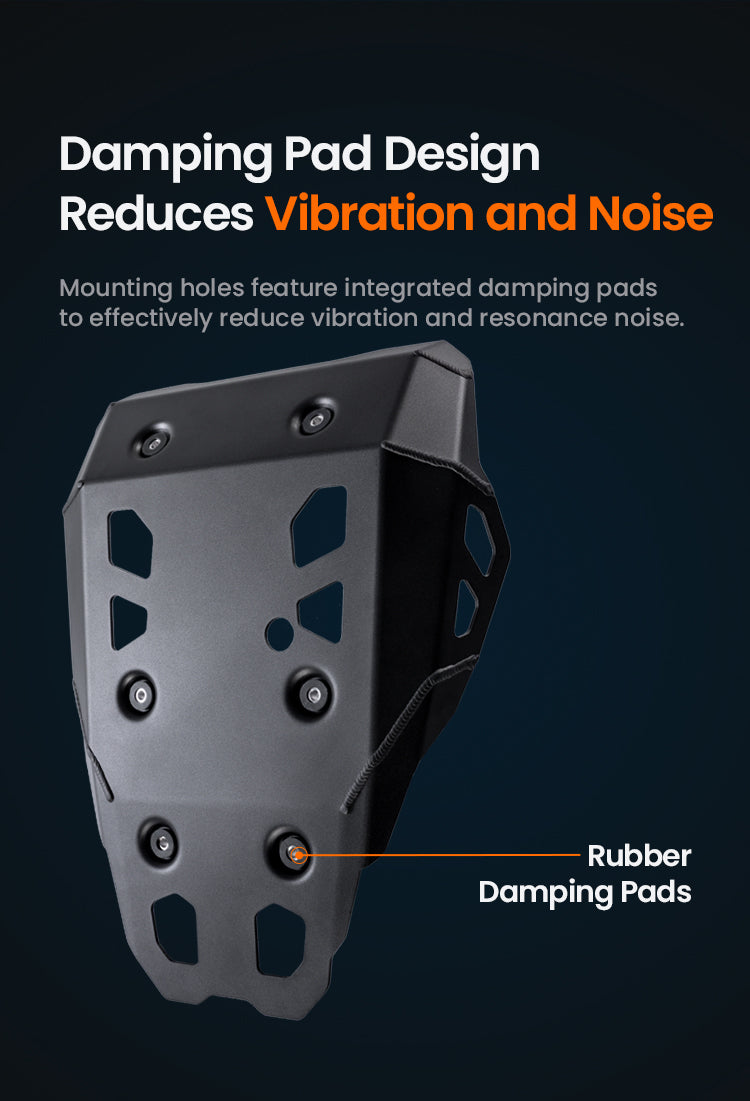

Gommini antivibración en los orificios de fijación
09

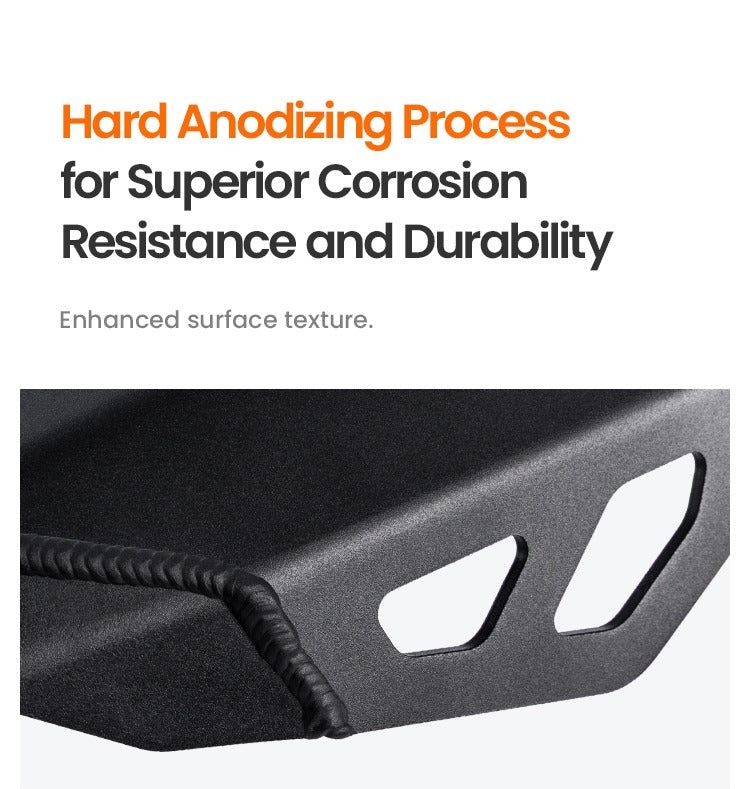

Anodizado duro negro
10

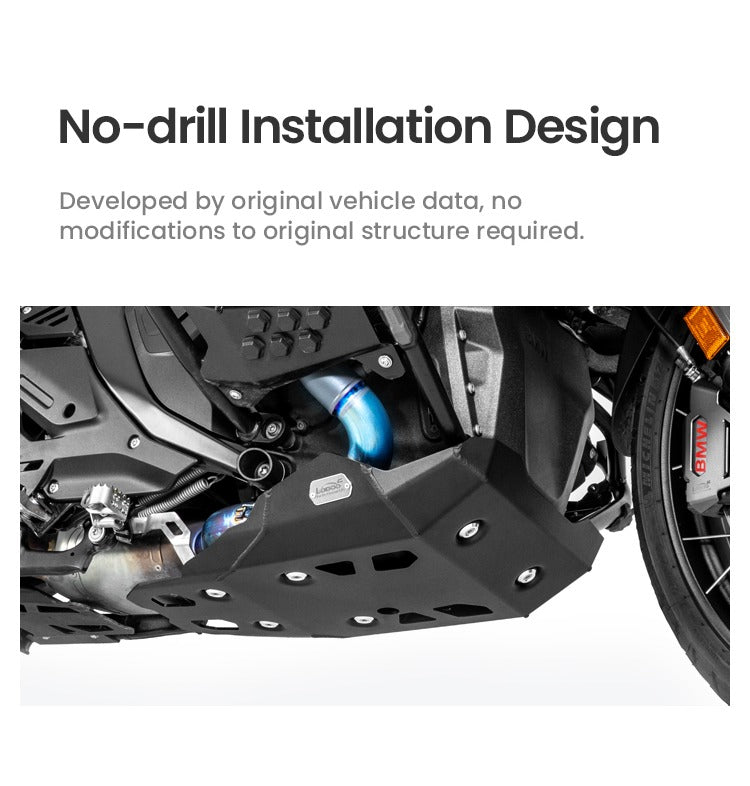

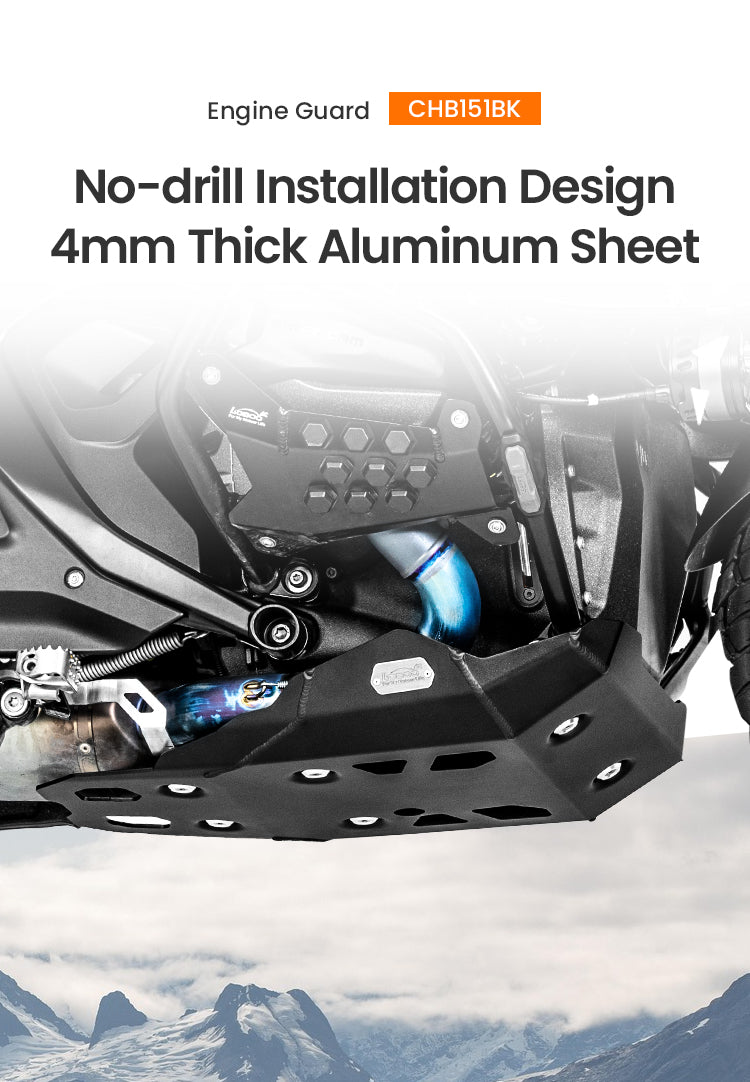

Montaje sin perforaciones
11

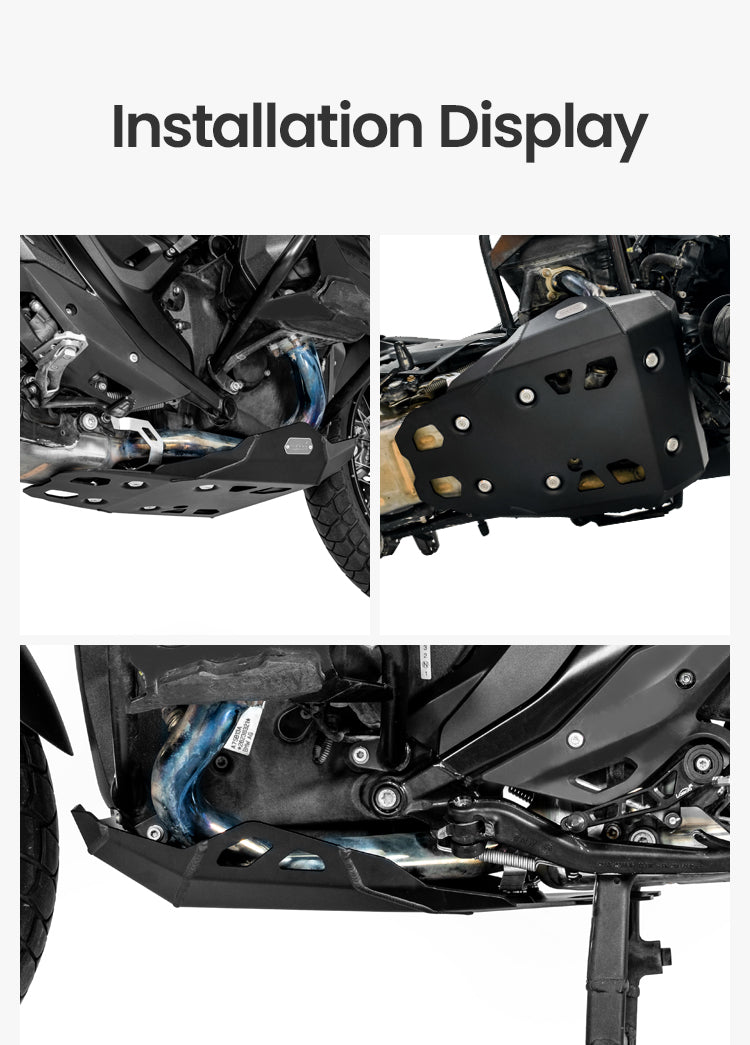

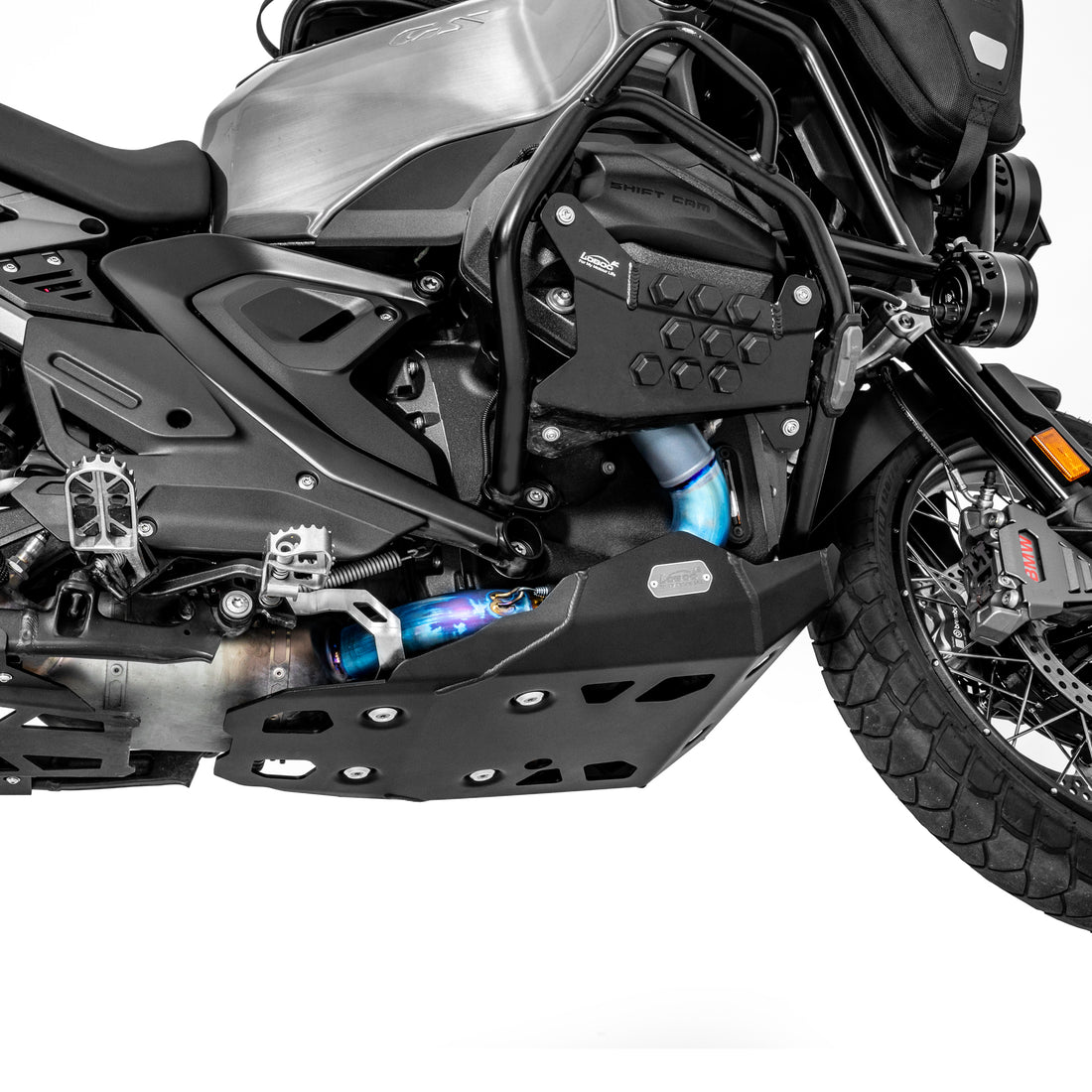

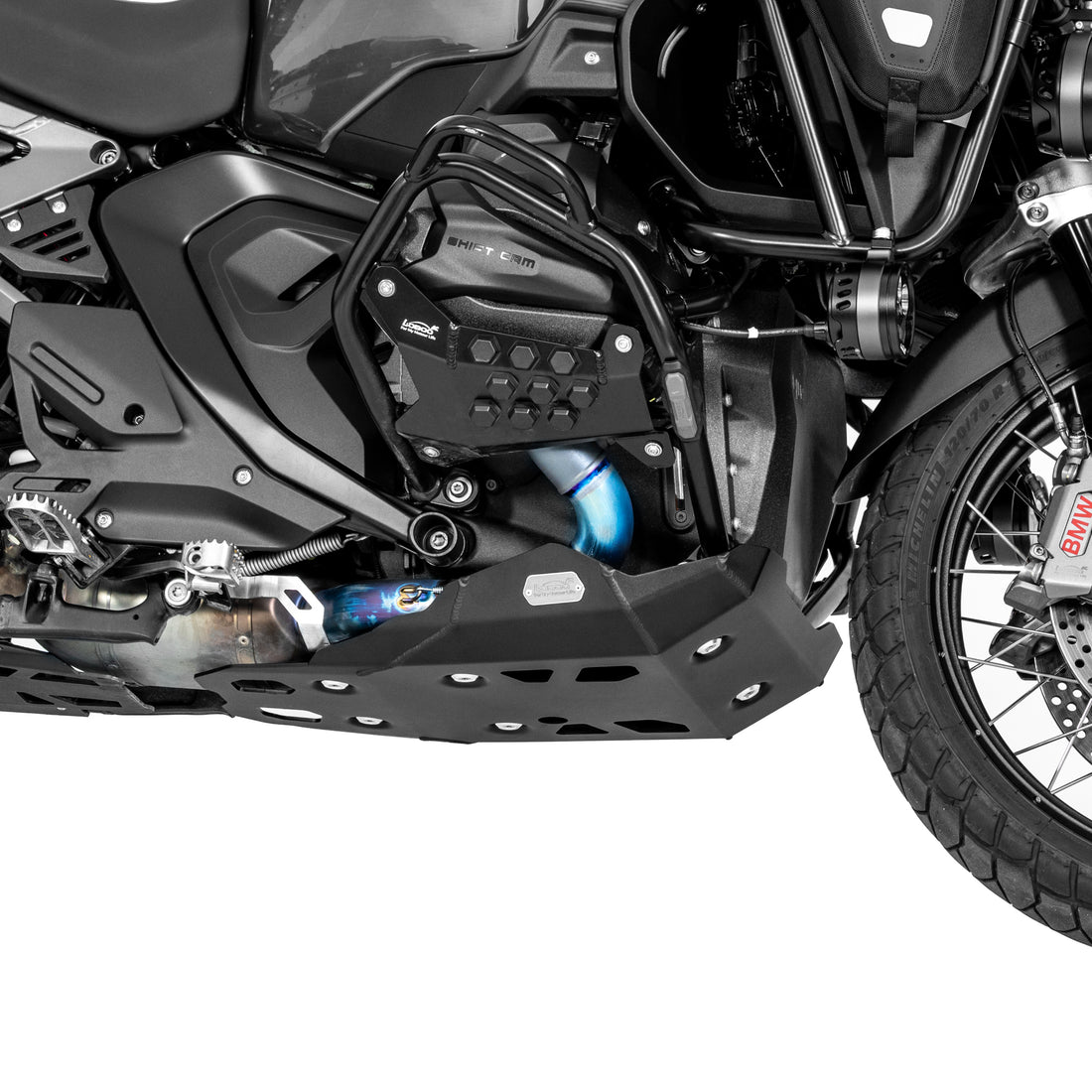

Cómo se ve una vez montado
12

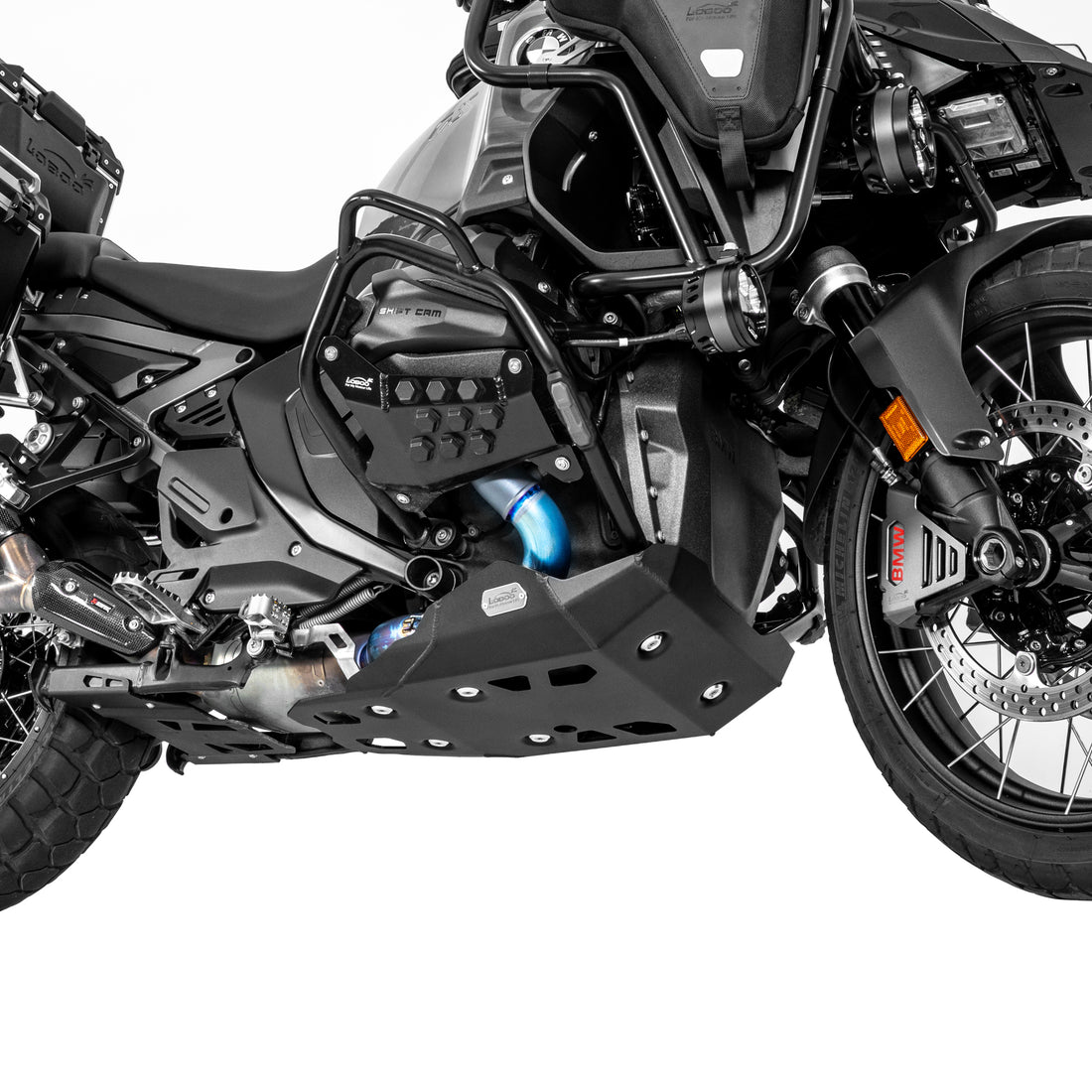

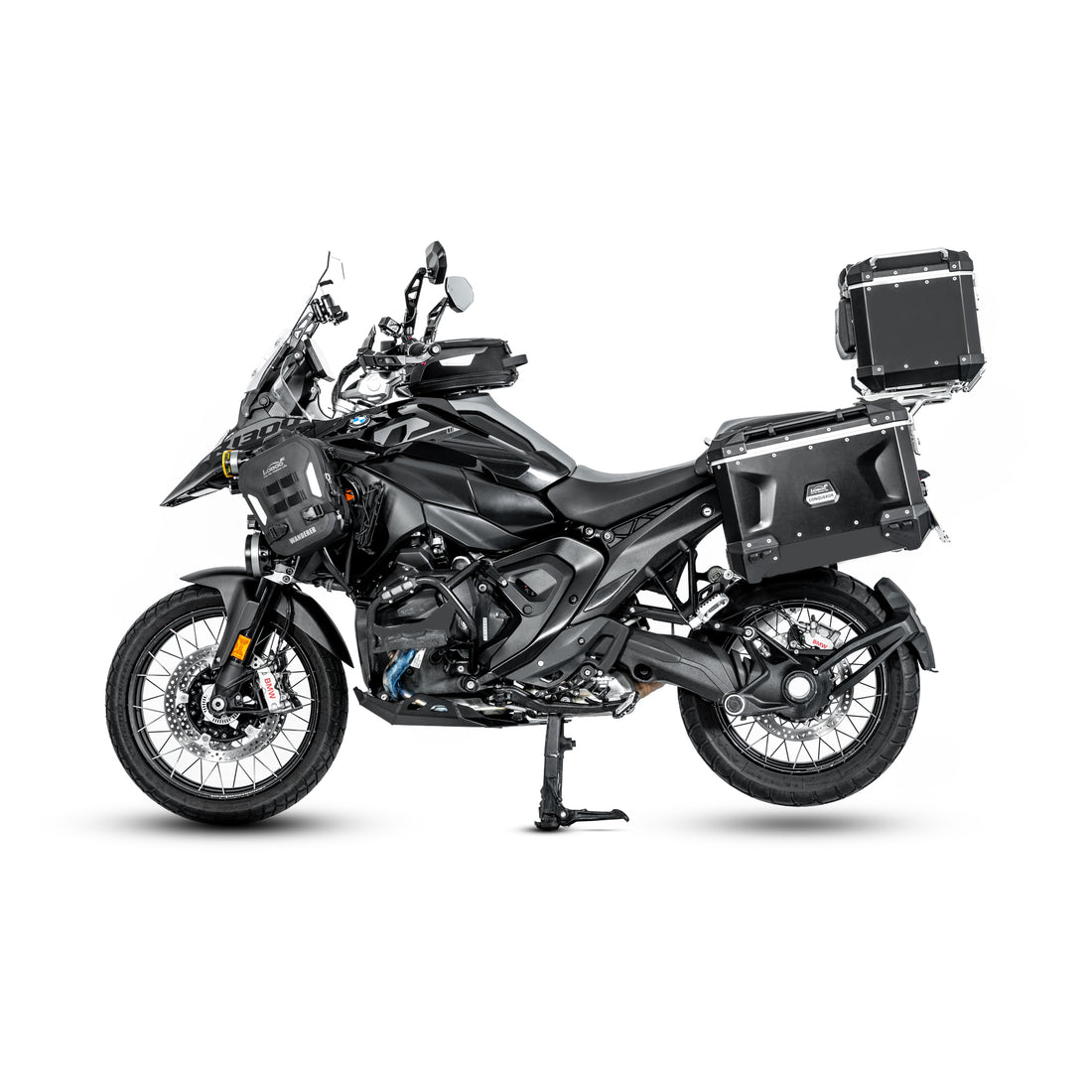

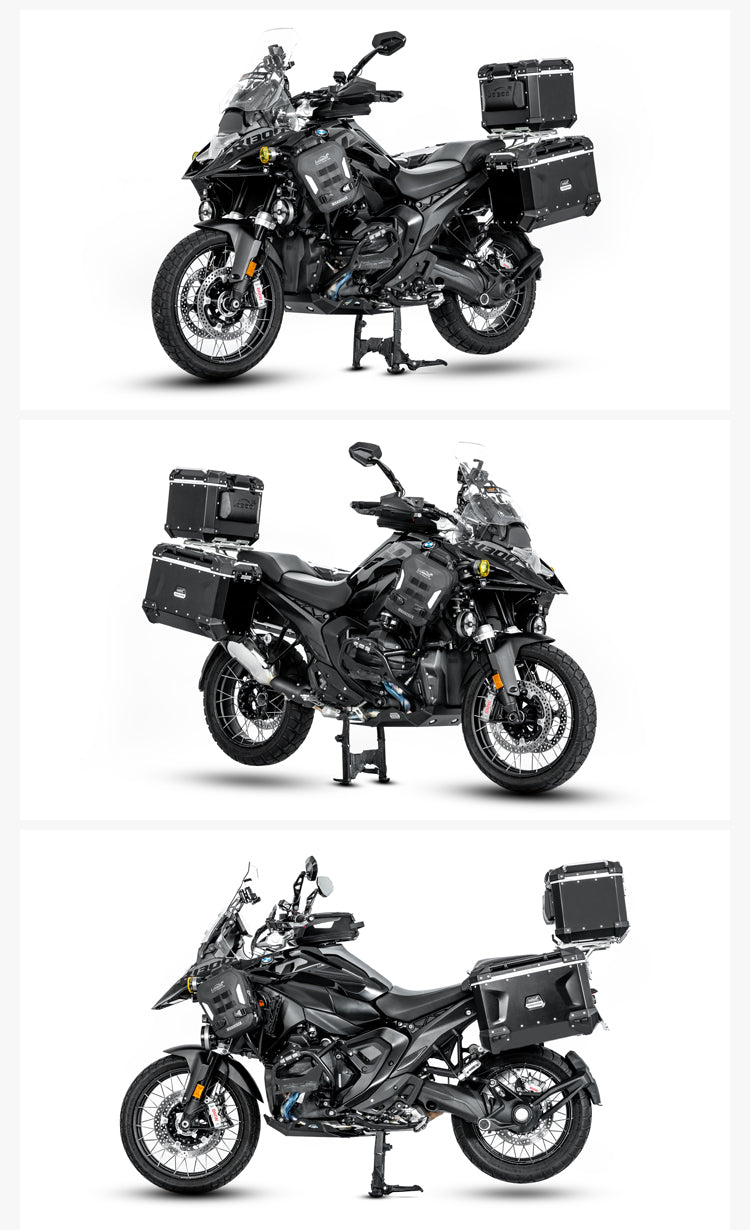

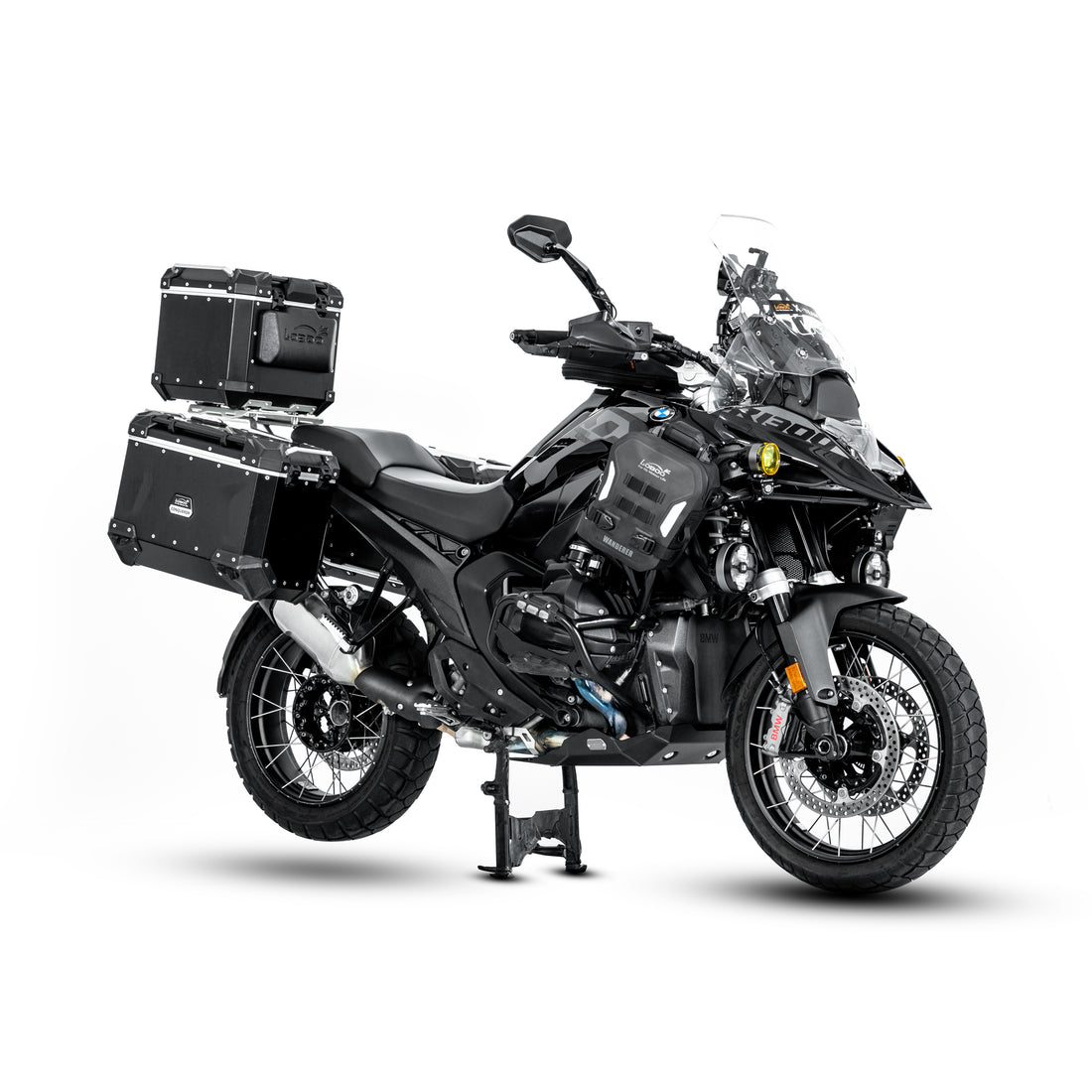

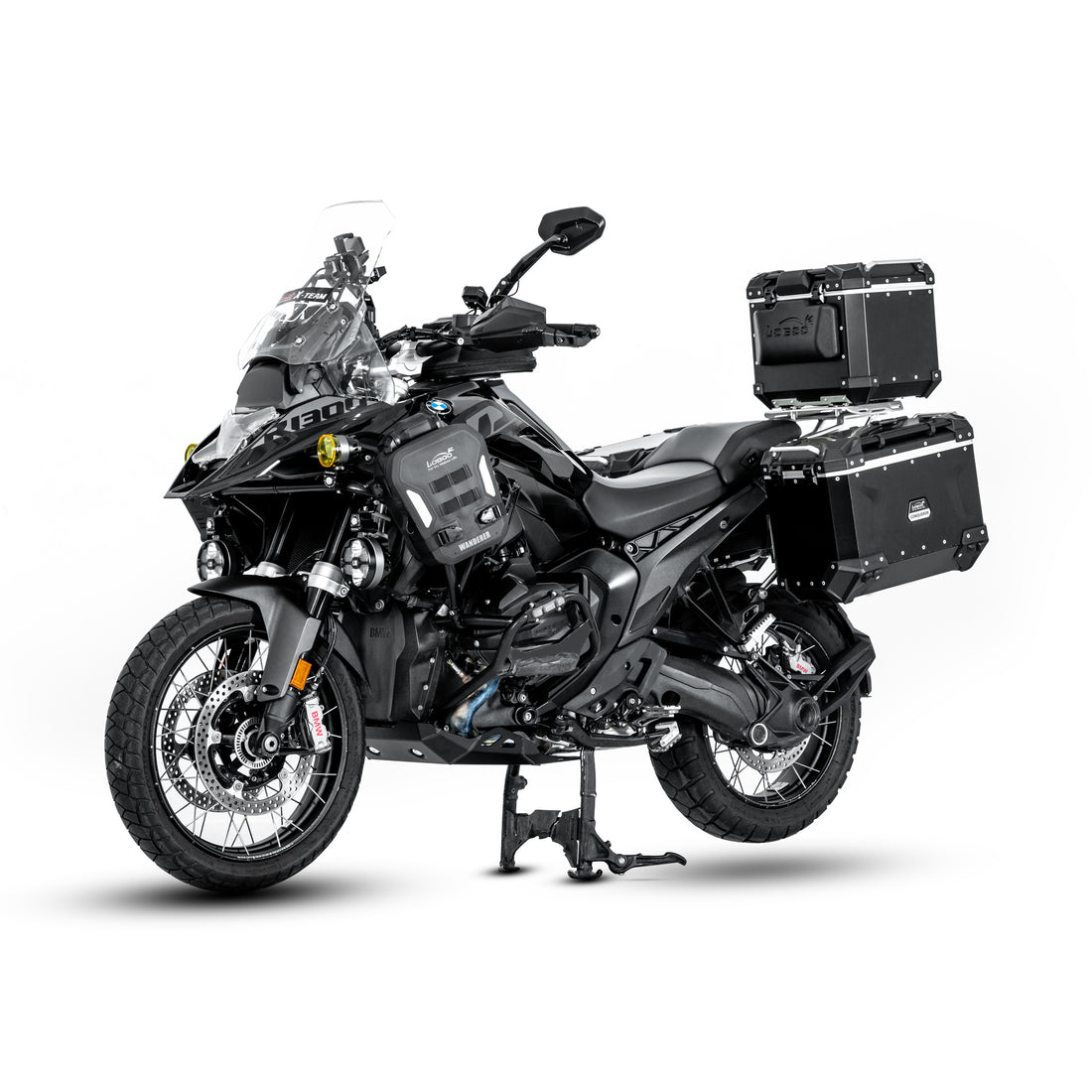

Montado en la BMW R 1300 GS
13

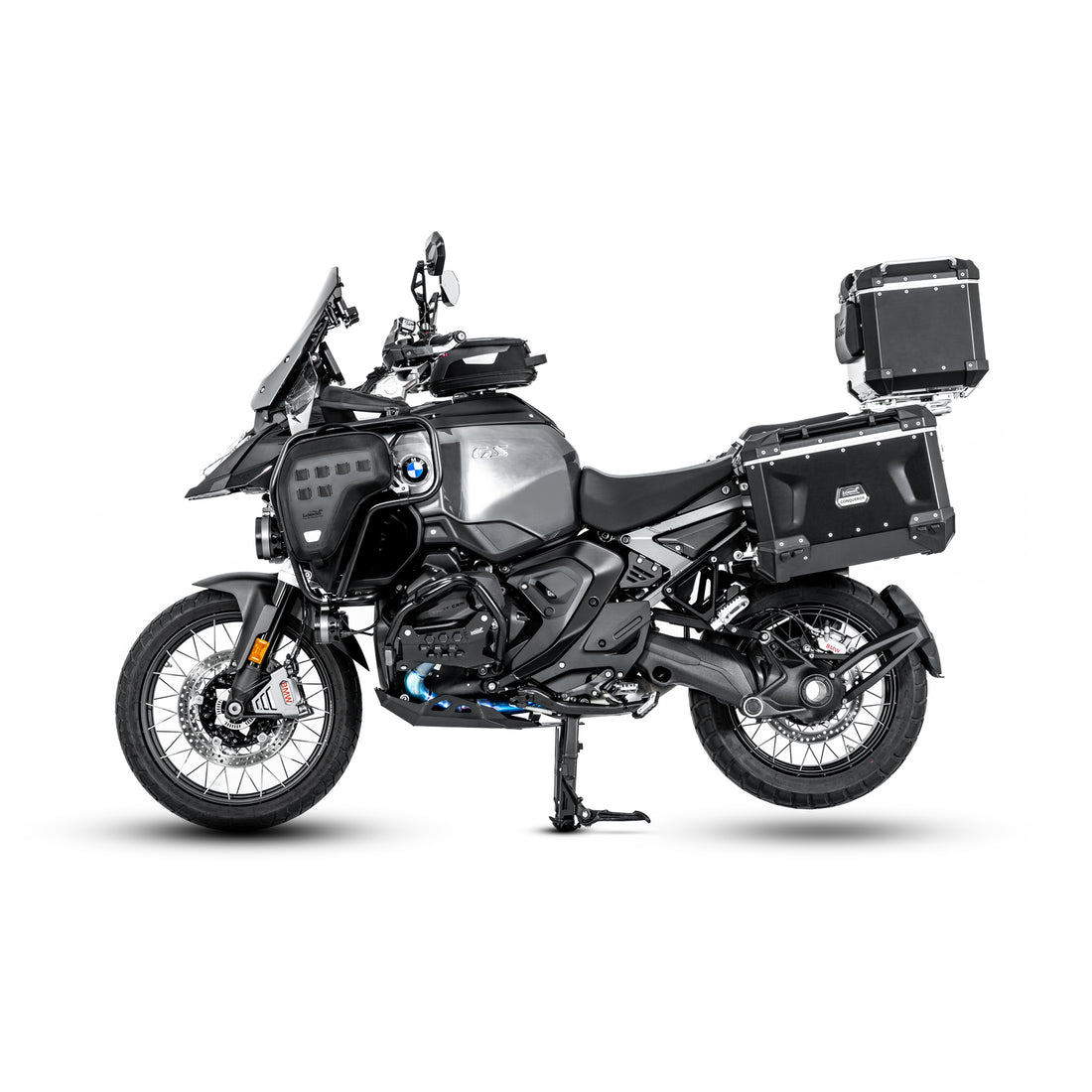

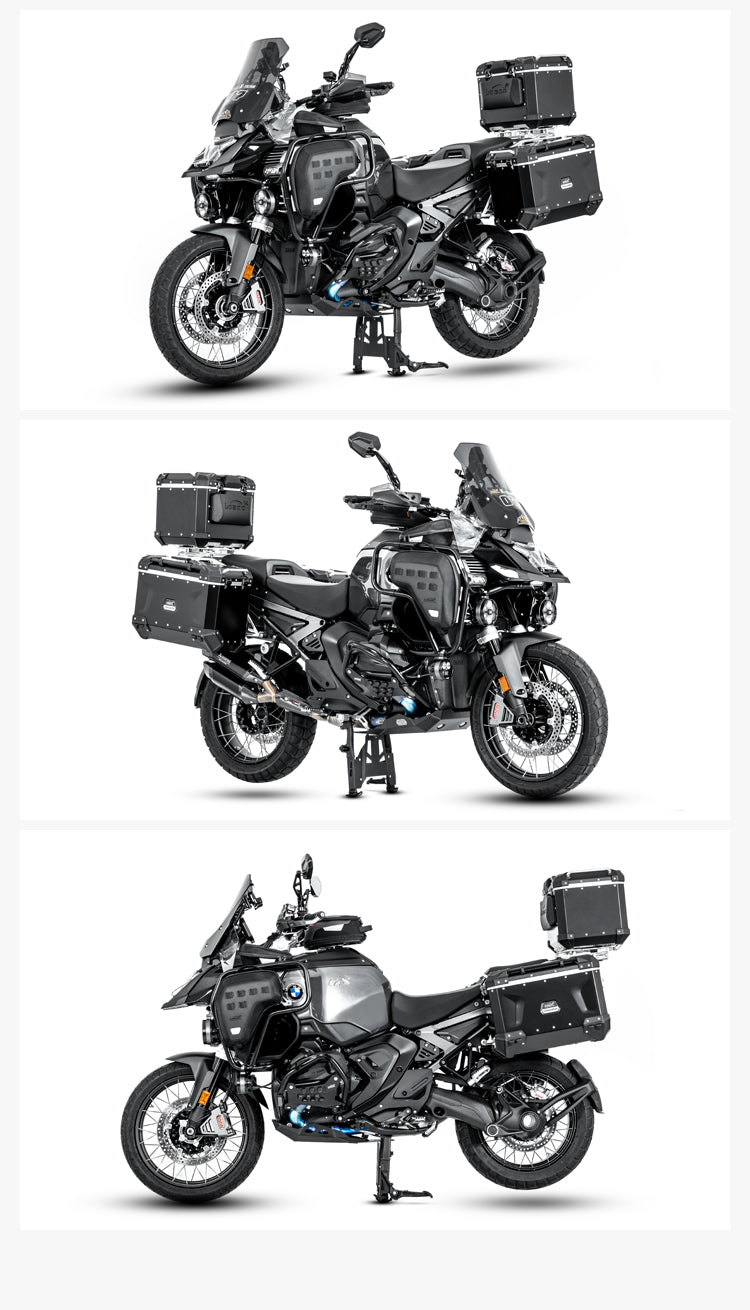

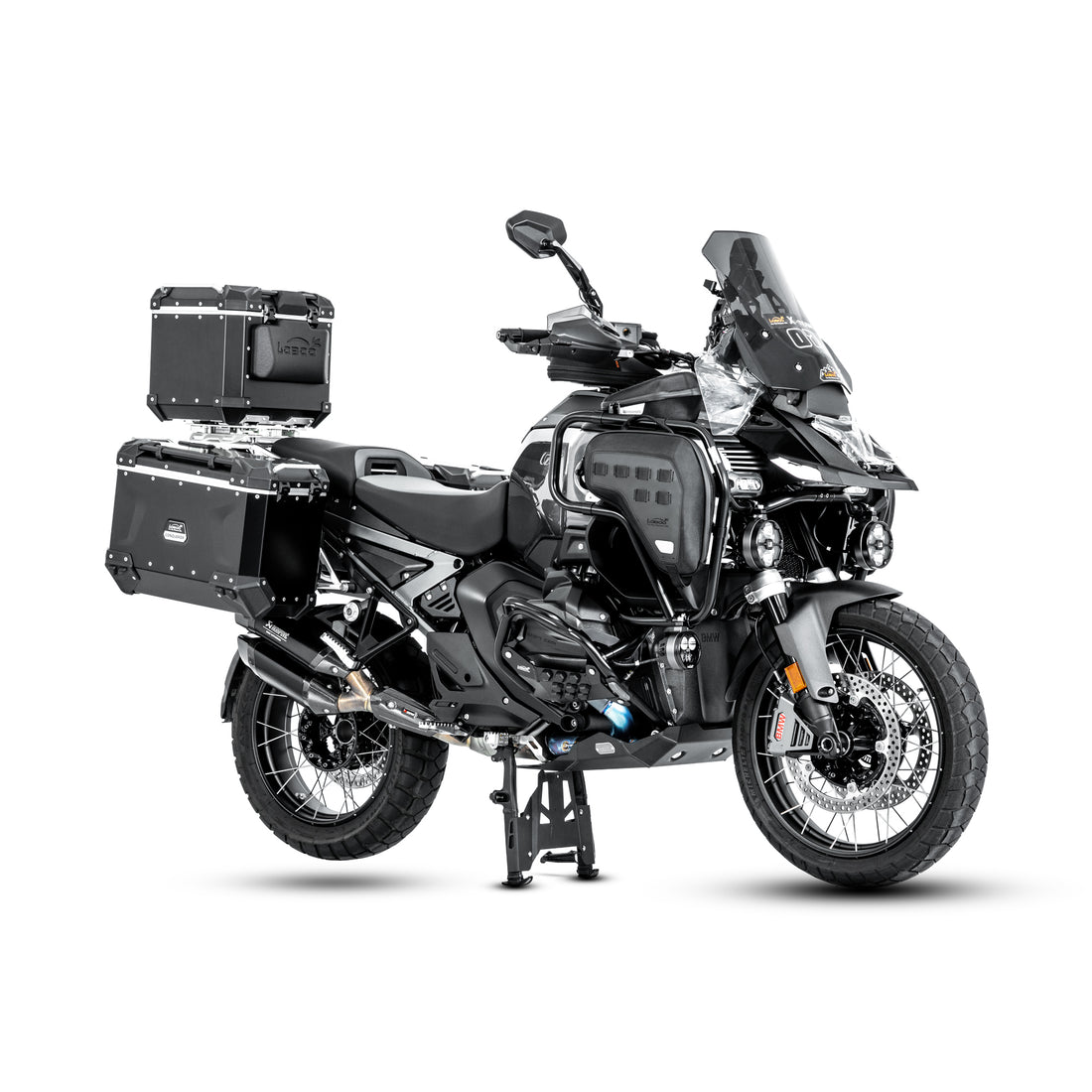

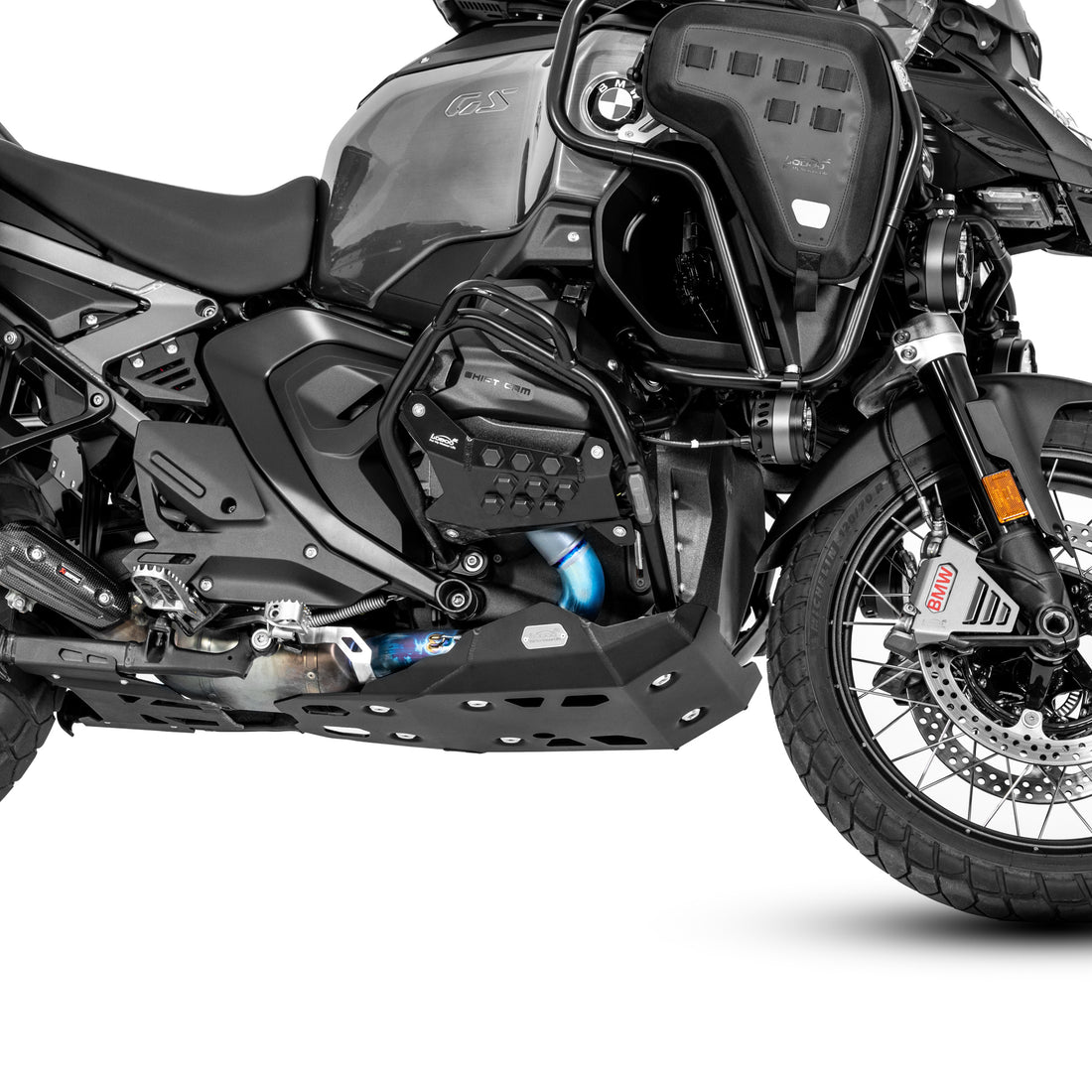

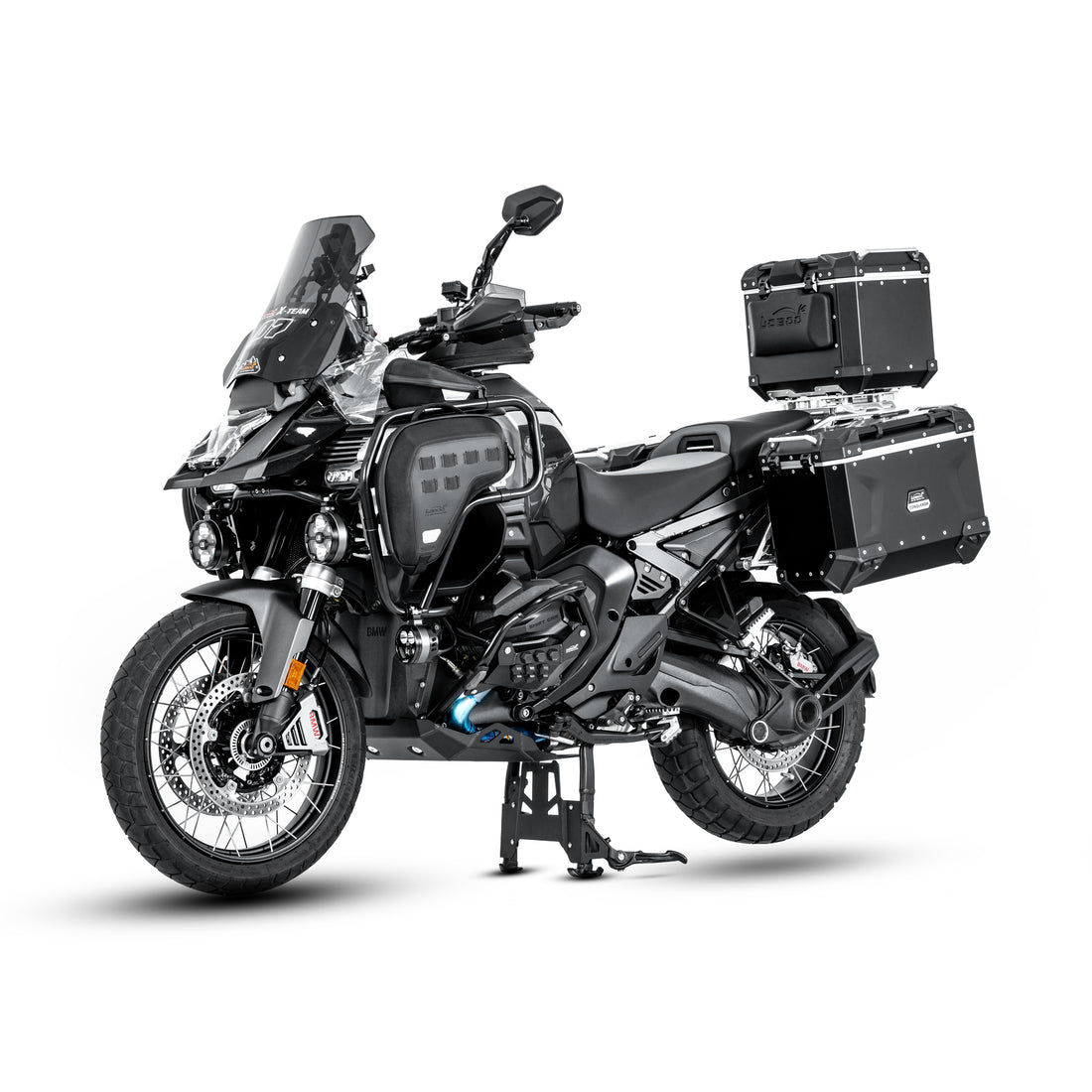

Montado en la BMW R 1300 GS Adventure
Dati dal manuale d'uso LOBOO
Specifiche tecniche
Tutti i dati
Identificación
Código de producto
CHB151BK En el manual, el modelo aparece indicado como CHB151
Denominación oficial
Protector del motor Protección del motor y cubrecárter, del manual LOBOO
Número de artículo LOBOO
11.3.13151.101.11
Construcción
Materiales
Aleación de aluminio de alta resistencia
Espesor de la chapa
4 mm
Estructura
Pieza única estándar Con cordones de soldadura en los bordes
Acabado
Anodizado duro
Color
Negro
Dimensiones
Ancho
438,9 mm Medida tomada manualmente por el fabricante
Longitud
553,4 mm Medida tomada manualmente por el fabricante
Altura del perfil
105,8 mm Medida tomada manualmente por el fabricante
Peso
2,83 kg
Sujeción
Puntos de fijación de la placa
6
Amortiguación
Gommini antivibración Uno por cada uno de los 6 puntos de fijación
Tornillos de la placa
M6 × 25, 10 N·m 6 piezas, con tuercas de clip M6
Tornillos de los soportes
M8 × 25 × 1,25, 18 N·m 2 piezas con arandelas M8, en el esquema de la R 1300 GS
Montaje
Perforación
No solicitada Se monta en los puntos de fijación originales de la moto
Acceso al drenaje de aceite
Foro dedicado Cambio de aceite con la placa montada
Distinta
13 artículos, 41 piezas Placa, 3 soportes, tornillería, gomas, fijador de roscas y 2 bridas
Compatibilidad
Motos verificadas
BMW R 1300 GS (2023-), R 1300 GS Adventure (2024-) Del manual de montaje y referencia de compatibilidad de LOBOO
Moto por confirmar
BMW R 1300 RT (2025-) Declarada por LOBOO, pero ausente en el manual de montaje
Descarga
Colectores delanteros Akrapovič Compatibilidad declarada en los paneles LOBOO
Dati dal manuale di montaggio LOBOO CHB151 e dai pannelli ufficiali. Misure rilevate a mano dal produttore.
Prima di ordinare
Montaggio e requisiti
Come si monta
- Smonta la protezione di serie sotto il motore togliendo le viti indicate.
- Togli la vite originale indicata nella zona della pedana.
- Rimuovi i fissaggi delle staffe originali indicati sul motore.
- Smonta le tre staffe originali della protezione di serie.
- Monta i sei dadi a clip M6 sulle staffe LOBOO 2, 3 e 4.
- Fissa le staffe LOBOO ai punti originali, rimontando le viti originali indicate.
- Fissa il paracoppa nei sei punti, ciascuno con bussola, gommino, rondella e vite M6 × 25.
- Smonta la protezione di serie sotto il motore.
- Rimuovi i fissaggi originali indicati sul motore.
- Monta i sei dadi a clip M6 sulle staffe LOBOO 2, 3 e 4.
- Fissa le staffe ai punti originali; la staffa 4 si fissa anche con le due viti M8 × 25 e le rondelle M8.
- Fissa il paracoppa nei sei punti con bussola, gommino, rondella e vite M6 × 25, e completa con la fascetta indicata nel manuale.
Istruzioni complete e note di sicurezza
Domande frequenti
Le domande che ci fate più spesso
¿En qué motos se monta este protector de cárter?
¿También sirve para la BMW R 1300 RT?
¿Debo perforar o modificar la moto?
¿Qué contiene la caja?
¿Qué pares de apriete se necesitan?
¿Los tornillos M8 y las bridas sirven para ambas motos?
¿Puedo cambiar el aceite sin desmontar la protección?
¿Cuánto pesa y qué tamaño tiene?
¿De qué material está hecho?
¿Hace ruido o transmite vibraciones?
¿Es compatible con un escape del mercado de accesorios?
¿Qué diferencia hay con el cubrecárter LOBOO CHB131?
¿El protector del cárter sustituye las barras de protección?
¿El montaje es complicado?
