01
4 mm
Grosor
1,66 kg
Peso
8 N·m
Par de apriete
4
Puntos de fijación
Panoramica
In breve
Aluminio de 4 mm
aleación de alta resistencia, rigidez y protección sin añadir peso a la zona inferior.
Acceso rápido para el mantenimiento
las operaciones rutinarias se realizan sin quitar la placa completa.
Perfil envolvente
protege el cárter de aceite y la parte inferior del motor, no solo el centro.
Resistente a la corrosión
apto para un uso prolongado en todas las condiciones climáticas.
Diseño integrado
sigue las líneas originales de la R 1300 GS.
Dal produttore LOBOO
Leggi la descrizione completa
El cubre cárter LOBOO CHB131 es una placa de protección del motor para BMW R 1300 GS desde 2023 y R 1300 GS Adventure desde 2024. Protege el cárter de aceite y la parte inferior del motor frente a la gravilla y los impactos que llegan desde abajo en caminos sin pavimentar y rampas.
Está fabricado en aleación de aluminio de alta resistencia de 4 mm, formado en una sola pieza con soldaduras de refuerzo y acabado con anodizado duro negro. Pesa 1662 g.
Cómo está hecho
- Gomas antivibración en los puntos de fijación: según LOBOO, amortiguan los impactos y el ruido causado por las vibraciones.
- Alojamientos avellanados para los tornillos: las cabezas quedan protegidas en caso de impacto.
- Orificio para el drenaje del aceite: el cambio de aceite se realiza sin retirar la placa.
- No requiere modificar la moto: LOBOO lo ha desarrollado a partir de los datos originales de la R 1300 GS.
¿Es compatible con mi moto?
El manual de montaje y la ficha de parámetros de LOBOO indican la BMW R 1300 GS desde 2023 y la R 1300 GS Adventure desde 2024. En la referencia de compatibilidad, LOBOO especifica que se instala junto con el soporte de la protección del motor original de BMW: si no estás seguro del equipamiento de tu moto, escríbenos indicando la versión y el año antes de realizar el pedido.
Qué recibes y cómo se monta
El cubre cárter, un soporte, cuatro casquillos, cuatro gomas, cuatro arandelas, cuatro tornillos M6 × 30 y fijador de roscas. Los tornillos deben apretarse a 8 N·m, solo después de colocar todas las piezas.
Completa la protección de tu GS con los demás accesorios para BMW R 1300 GS.
Nella confezione
CHB131 · aluminio de 4 mm · 1662 g · tornillos a 8 N·m
Cómo funciona, en detalle
Construcción, compatibilidad y montaje paso a paso, del manual de LOBOO.
02

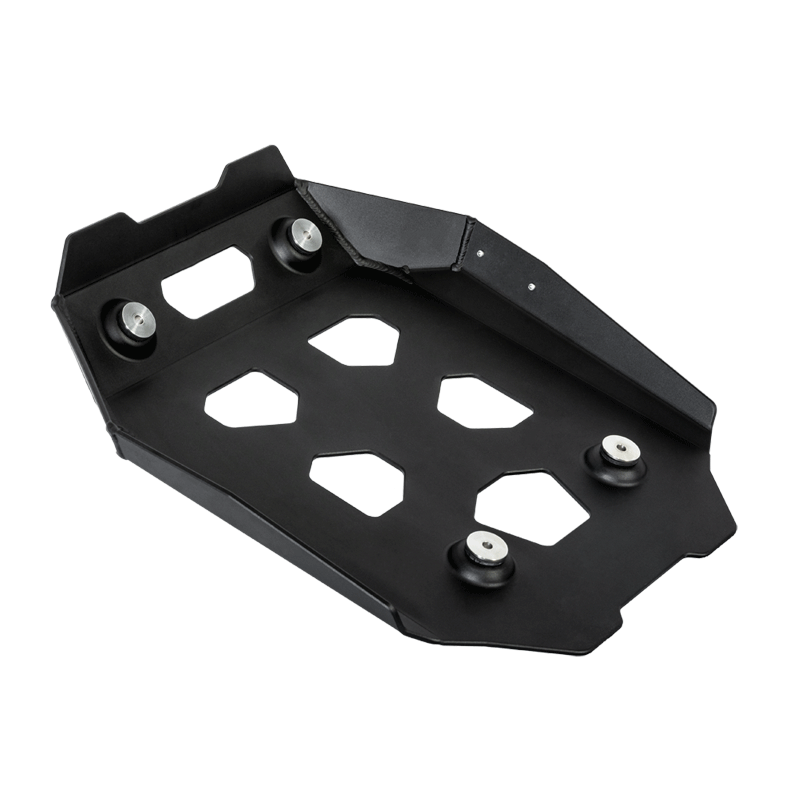

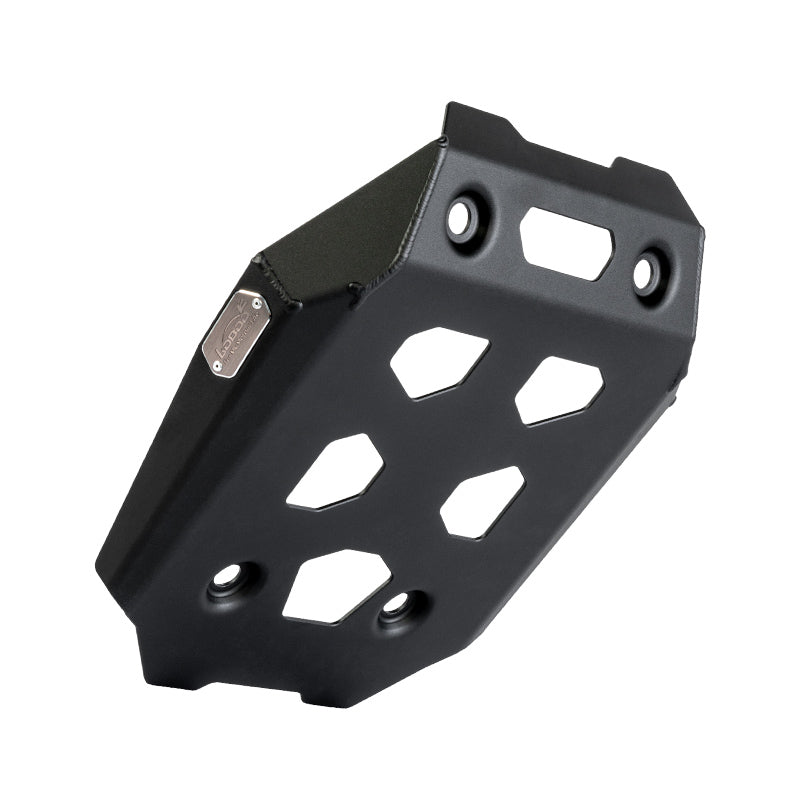

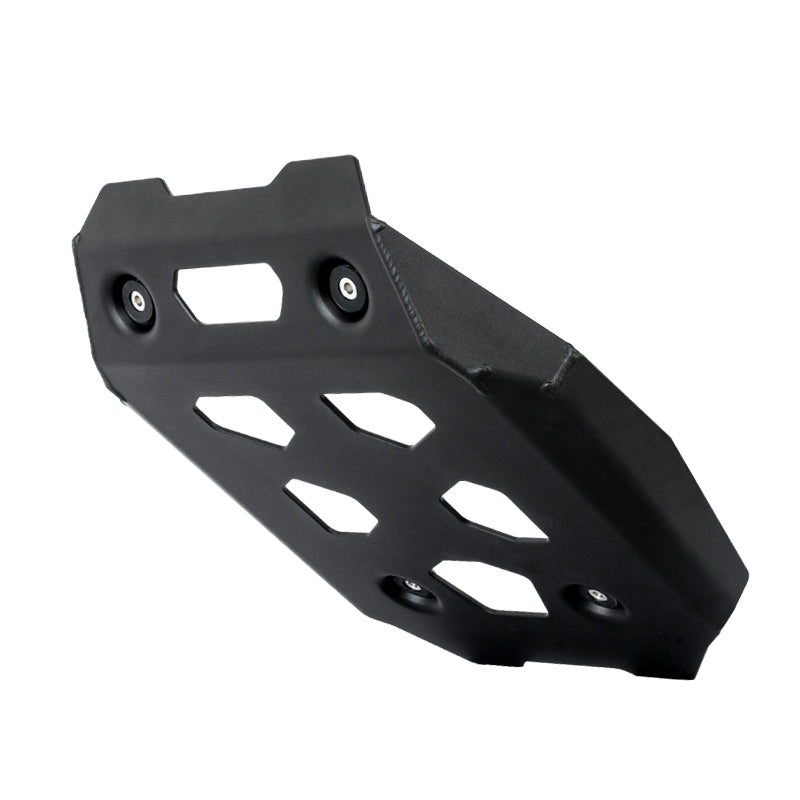

Chapa de aluminio formada en una sola pieza
03
Espesor de 4 mm
04

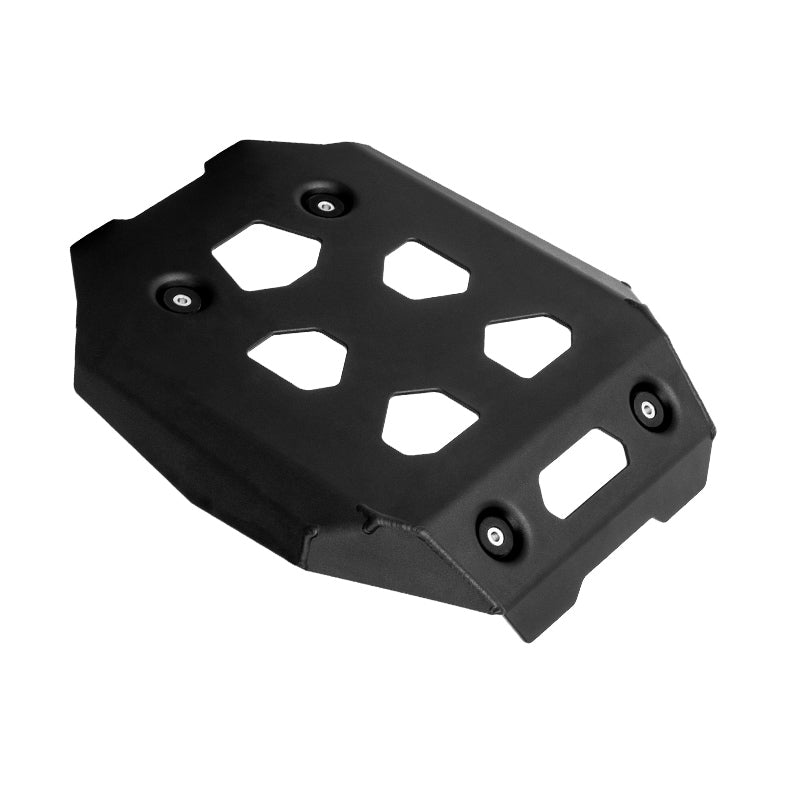

Gomas antivibración para las fijaciones
05
Detén la grava antes del motor
06
Tornillos hundidos y cambio de aceite con la placa montada
07
Anodizado duro
08
Desarrollado a partir de los datos originales de la motocicleta
09
Ficha técnica
10

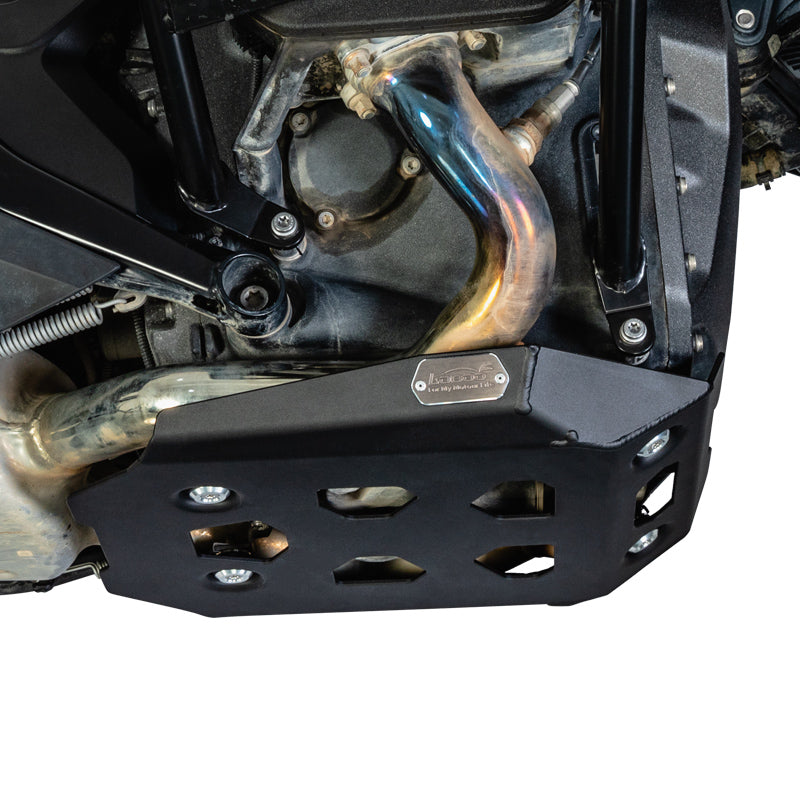

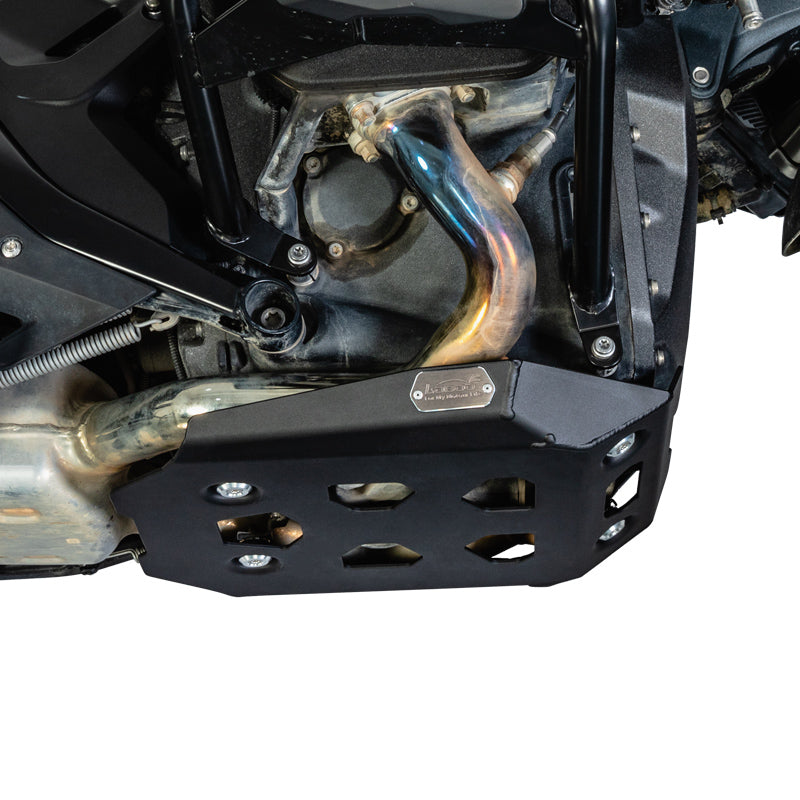

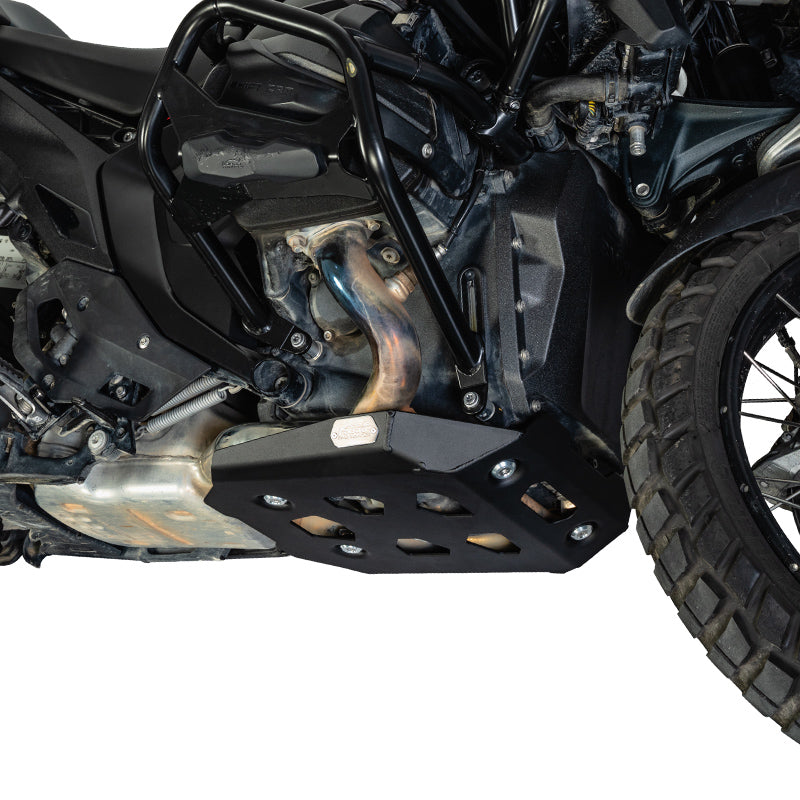

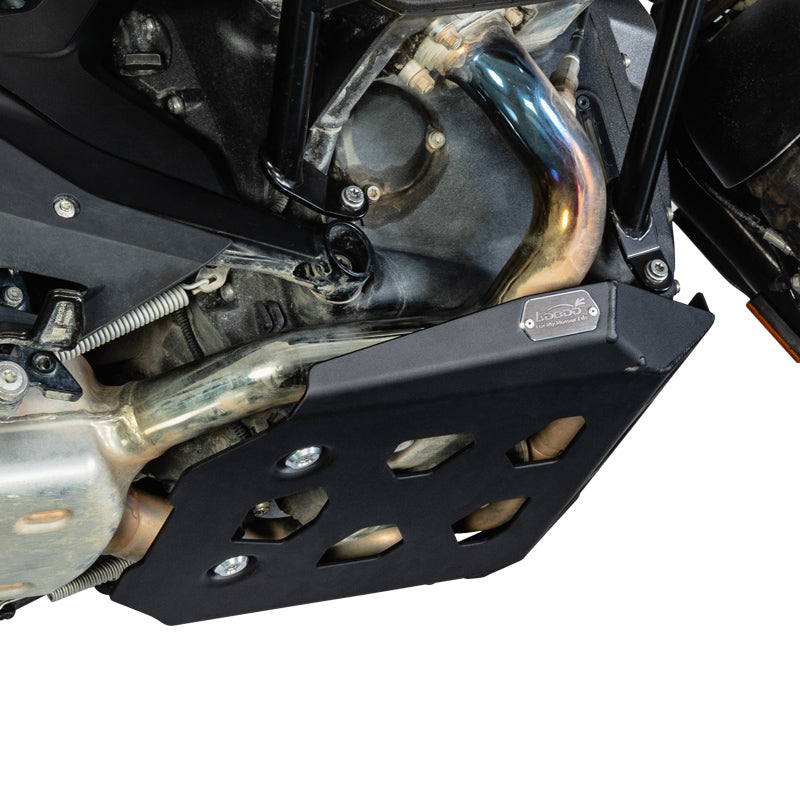

Montado debajo del motor
11

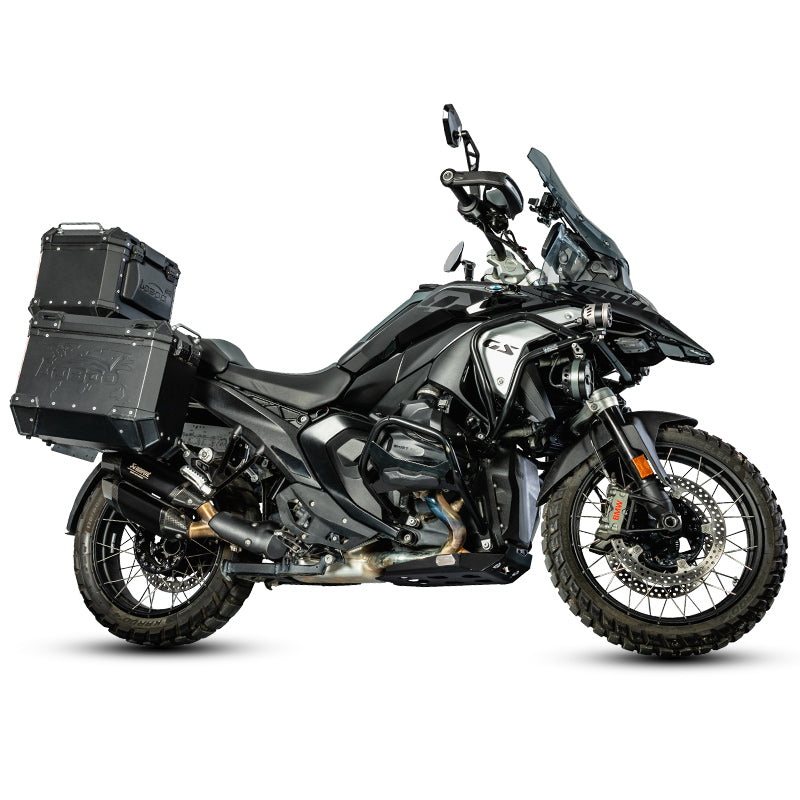

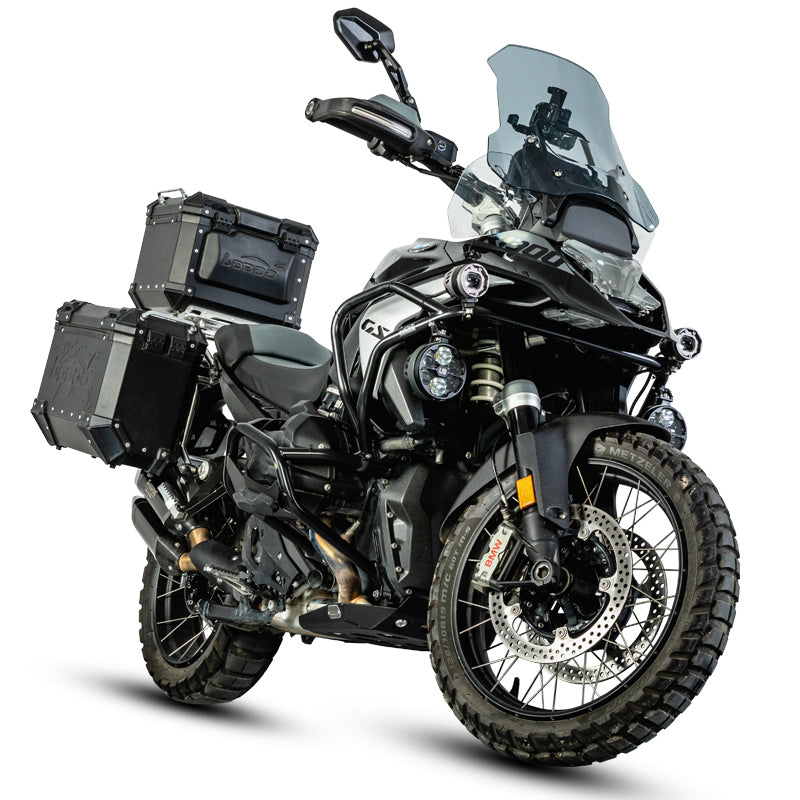

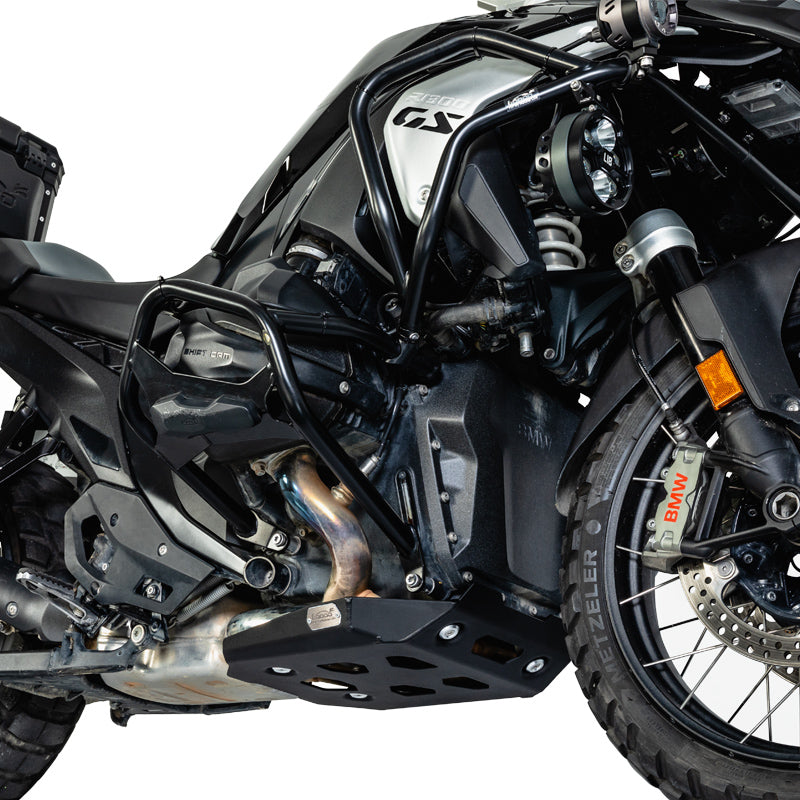

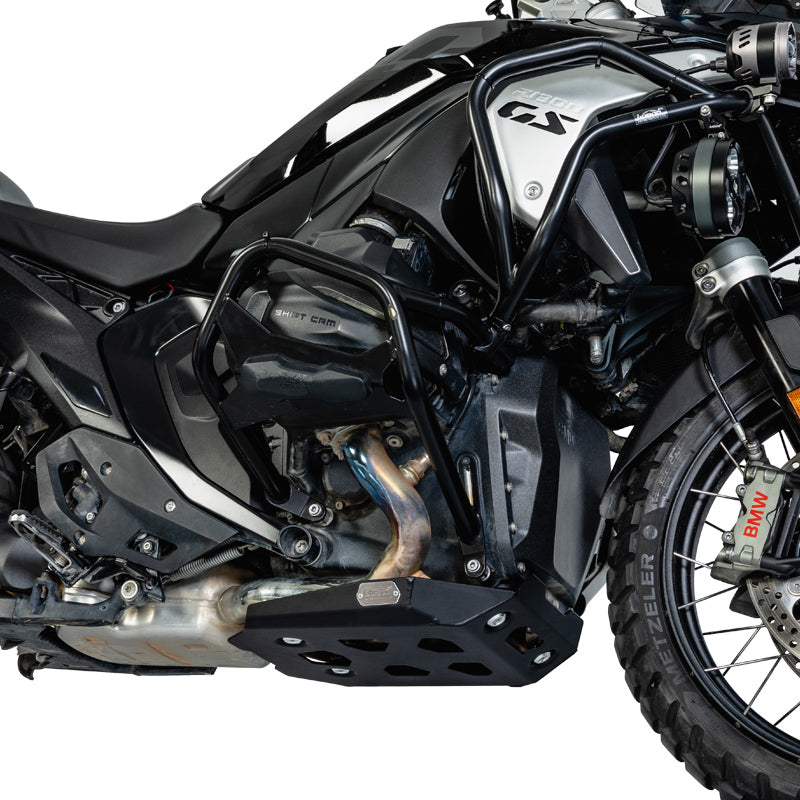

La moto completa
Dati dal manuale d'uso LOBOO
Specifiche tecniche
Tutti i dati
Identificación
Denominación oficial
Protector del motor Manual LOBOO, modelo CHB131
Código de producto
CHB131 Número de artículo LOBOO 10.3.13131.001.11
Tipología
Parachoques, placa protectora del motor inferior
Construcción
Materiales
Aleación de aluminio de alta resistencia Chapa conformada en una pieza con soldaduras de refuerzo
Grosor
4 mm
Acabado
Anodizado duro
Color
Negro
Medidas (L × P × H)
406,9 × 379,1 × 75 mm Retiradas a mano del fabricante
Peso
1662 g
Amortiguación
Gommini antivibración en los puntos de fijación Declarado por LOBOO
Ubicaciones de los tornillos
Recaudadas Las cabezas permanecen protegidas en caso de impacto
Mantenimiento
Foro para el drenaje del aceite Cambio de aceite sin quitar la placa
Montaje
Distinta
1 defensa, 1 soporte, 4 casquillos, 4 tacos de goma, 4 arandelas, 4 tornillos M6 × 30, 1 fijador de roscas Del manual de montaje
Casquillos y arandelas
Casquillos Ø 25 × Ø 6,2 × 11,6 mm · arandelas Ø 25 × Ø 6,5 × 4,5 mm
Par de apriete
8 N·m Viti M6 × 30
Secuencia
Apriete final solo después de ajustar todas las piezas Como indica el manual
Modificaciones a la moto
Ninguna Desarrollado a partir de los datos originales de la R 1300 GS
Compatibilidad
Motos compatibles
BMW R 1300 GS (2023-) · R 1300 GS Adventure (2024-) Manual y ficha de parámetros LOBOO
Condición de montaje
Con el soporte de la protección del motor original de BMW Nota del riferimento alla compatibilità di LOBOO
Montaje
Vídeo de instalación
Mediante el código QR del manual
Especificaciones declaradas por el fabricante LOBOO. En caso de duda sobre la compatibilidad con tu modelo, contáctanos antes de la compra.
Prima di ordinare
Montaggio e requisiti
Come si monta
- Togli il componente originale indicato in rosso sotto il motore.
- Monta la staffa in dotazione e rimonta le parti originali indicate.
- Fissa il paracoppa nei quattro punti, ciascuno con bussola Ø 25 × Ø 6,2 × 11,6 mm, gommino, rondella Ø 25 × Ø 6,5 × 4,5 mm e vite M6 × 30.
- A regolazione finita serra le viti M6 × 30 a 8 N·m; le parti originali vanno serrate secondo le coppie BMW.
Istruzioni complete e note di sicurezza
Domande frequenti
Le domande che ci fate più spesso
¿Va en mi R 1300 GS o en la Adventure?
¿Se necesita el soporte de la protección de motor original?
¿Cómo está hecho?
¿Cuánto pesa y cuánto mide?
¿Hay que desmontarlo para cambiar el aceite?
¿Para qué sirven los tapones de goma?
¿Los tornillos quedan expuestos a los golpes?
¿Qué contiene la caja?
¿Cómo se monta?
¿A qué par se aprietan los tornillos?
¿Hay que modificar la moto?
¿Debe controlarse con el tiempo?
¿Hay un video de montaje?
¿El producto está cubierto por la garantía?
¿Puedo devolverlo si no me queda bien?
